Pourquoi votre procédé devient instable dès que l’humidité ambiante change de 20% ?

Une hausse de l’humidité ambiante peut coïncider avec une dérive qualité alors que les consignes de température restent inchangées. Le problème ne vient pas nécessairement du chauffage : un refroidissement moins efficace, un séchage perturbé, une variation des matières entrantes ou une mesure thermique non représentative peuvent provoquer le même symptôme.

Une variation de « 20 % d’humidité » doit d’abord être clarifiée. Passer de 50 % à 60 % d’humidité relative représente une augmentation relative de 20 %, tandis que passer de 50 % à 70 % représente 20 points de pourcentage. Ces deux situations ne produisent pas les mêmes conditions physiques. La température de l’air doit également être prise en compte.

Pour stabiliser le procédé, l’objectif consiste à identifier les étapes où les perturbations ambiantes modifient réellement l’état du produit, à vérifier la qualité des mesures et à définir une stratégie de régulation adaptée. La relation humidité–température–qualité doit être démontrée sur les données de production, plutôt que supposée à partir d’un seul épisode.

Pourquoi quelques degrés d’écart sur une étape peuvent démultiplier la variabilité du produit fini ?

Quelques degrés d’écart peuvent amplifier la variabilité du produit lorsqu’une étape possède une forte sensibilité thermique. Une modification de température agit alors sur la cinétique de réaction, la viscosité, l’évaporation ou la structure du matériau. Les étapes suivantes peuvent amplifier cet écart initial. L’ampleur réelle dépend toutefois du procédé et doit être mesurée.

Une température de consigne ne décrit pas toujours l’ensemble des conditions subies par le produit. Dans un équipement de séchage, par exemple, deux lots peuvent présenter une température moyenne identique tout en ayant connu des profils thermiques différents. Les durées d’exposition, les gradients internes et les échanges avec l’air influencent également le résultat.

Cette distinction est essentielle dans les procédés où la qualité dépend de transformations irréversibles. Une modification de viscosité peut affecter l’homogénéisation en aval ; un séchage irrégulier peut entraîner une distribution hétérogène de l’humidité résiduelle ; un refroidissement différent peut modifier les caractéristiques finales du matériau.

Selon la présentation du chauffage industriel par le Département américain de l’Énergie, les systèmes de chauffage transfèrent de l’énergie vers les matières transformées et nécessitent des apports fiables ainsi que des contrôles robustes. Ce principe explique l’importance du pilotage thermique, sans établir qu’un écart donné entraîne systématiquement un taux précis de défauts.

Pour tester l’hypothèse d’une sensibilité thermique, il faut rapprocher les historiques de lots :

• La température effectivement atteinte, et non la seule consigne programmée.
• Le temps passé aux différents niveaux thermiques.
• Les conditions ambiantes enregistrées pendant le passage du lot.
• Les mesures qualité finales et les éventuelles non-conformités.

Un graphique reliant l’écart thermique observé à la caractéristique qualité permet de rechercher une relation. Si plusieurs familles de matières, cadences ou recettes sont mélangées, elles doivent être distinguées avant interprétation.

Une corrélation répétée renforce l’hypothèse thermique, mais ne prouve pas à elle seule une causalité. Un facteur commun, tel qu’une variation de matière première, peut expliquer simultanément les deux phénomènes.

Une fois cette sensibilité caractérisée, l’enjeu devient de localiser les équipements qui contribuent le plus à la dispersion qualité, même lorsqu’ils semblent respecter leurs consignes.

Comment repérer les étapes thermiquement critiques de son procédé lors d’une campagne terrain en un atelier ?

Une campagne terrain efficace consiste à observer simultanément les températures du procédé, les conditions ambiantes et les résultats qualité sur des productions représentatives. Les étapes sont ensuite classées selon leur impact potentiel, leur vitesse de réponse et leur exposition aux perturbations. Une étape n’est considérée comme critique que si le signal observé se reproduit sur plusieurs lots.

La première difficulté consiste à dépasser la cartographie des équipements déjà instrumentés. Une zone disposant de nombreux capteurs peut sembler critique simplement parce qu’elle produit davantage de données. À l’inverse, un transfert, une attente entre opérations ou une phase de refroidissement peu surveillée peuvent concentrer une part importante du risque.

Une grille de terrain peut retenir trois critères opérationnels : l’existence d’un lien plausible avec les défauts observés, la capacité de l’étape à réagir rapidement aux perturbations et son exposition aux variations ambiantes ou aux apports externes. Ce classement sert à organiser les investigations ; il ne constitue pas une preuve statistique.

Au cours de l’atelier, relever les points de mesure disponibles, les positions des capteurs, les flux thermiques entrants et sortants, ainsi que les corrections manuelles habituellement réalisées. Les opérateurs peuvent notamment signaler une vanne régulièrement ajustée, une consigne adaptée selon la météo ou une étape qui exige davantage de surveillance à certaines périodes.

La campagne de mesures doit ensuite couvrir une période suffisamment représentative des variations recherchées, sans imposer immédiatement de changement de cadence. Les données sont horodatées sur une base commune et reliées à l’identifiant du lot, à sa recette, à ses matières entrantes et à ses résultats qualité.

Un point d’attention concerne le décalage temporel : la température mesurée pendant une étape doit être associée au produit qui la traverse réellement, et non au résultat qualité enregistré au même instant sur un autre lot.

Lorsque les points critiques sont identifiés, chaque étape peut recevoir un niveau de contrôle proportionné à son influence réelle sur la qualité.

Boucle fermée ou pilotage par recette : lequel choisir quand les lots et les conditions changent souvent ?

Le pilotage par recette convient lorsque les matières, les conditions d’entrée et les perturbations restent suffisamment reproductibles. Une boucle fermée devient plus pertinente lorsqu’une grandeur thermique mesurable varie pendant le lot et nécessite une correction continue. Entre les deux, une recette recalée périodiquement offre une solution intermédiaire lorsque l’automatisation complète n’est pas justifiée.

Une recette impose des consignes préétablies : température, durée, puissance ou séquence de fonctionnement. Elle peut donner des résultats réguliers dans un environnement maîtrisé, mais ne corrige pas spontanément une variation extérieure non prévue.

Une boucle fermée ajuste au contraire une commande en fonction de l’écart entre une mesure et sa consigne. Sa performance dépend cependant de l’emplacement du capteur, de son état métrologique, du temps de réponse et de l’autorité réelle de l’actionneur sur la grandeur contrôlée.

La fréquence des changements de lots ne suffit donc pas à imposer une boucle fermée. Il faut distinguer les changements connus avant fabrication, qui peuvent être intégrés dans une recette, des perturbations imprévisibles pendant l’opération.

Une approche hybride consiste à sélectionner une recette selon les caractéristiques du lot, puis à la recaler avec une mesure de terrain à des moments définis. Elle évite une correction continue lorsque la dynamique du procédé ne le nécessite pas, tout en limitant la dépendance à des réglages entièrement figés.

Avant de choisir, vérifier que la variable régulée représente bien l’état thermique déterminant pour la qualité. Une boucle parfaitement stable sur une température de paroi peut rester inefficace si le produit traverse des gradients non mesurés.

Il reste également à déterminer quel organe du procédé peut corriger la perturbation. Une dérive observée côté chaud peut en réalité provenir de l’évacuation de chaleur.

L’erreur qui consiste à corriger le chauffage alors que le problème vient du refroidissement

Lorsqu’une température dépasse sa valeur attendue, réduire le chauffage n’est pas toujours la bonne correction. Un débit de refroidissement insuffisant, un échangeur encrassé ou une eau d’alimentation plus chaude peuvent empêcher l’évacuation de l’énergie. Dans les systèmes évaporatifs, les conditions psychrométriques de l’air peuvent également modifier la capacité de refroidissement.

Le symptôme peut être trompeur : le régulateur indique un dépassement en fin de phase, alors que la puissance de chauffage n’a pas augmenté. Une réduction de la consigne chaude peut compenser temporairement l’écart sans résoudre le défaut du circuit froid.

Ce diagnostic est particulièrement important lorsque le refroidissement dépend d’une tour évaporative. Le chapitre de l’ASHRAE consacré aux tours de refroidissement indique que leur performance thermique dépend principalement de la température de bulbe humide de l’air entrant.

L’humidité relative seule ne suffit donc pas à prédire la performance d’une tour. Une hausse d’humidité à température sèche comparable peut modifier le potentiel de refroidissement évaporatif, mais il faut examiner conjointement les conditions de l’air, la charge thermique et les débits. Ce mécanisme ne doit pas être généralisé à tous les échangeurs : un circuit fermé non évaporatif n’est pas directement gouverné par le même phénomène.

Avant toute modification du chauffage, comparer les données côté froid :

• Températures d’entrée et de sortie du fluide de refroidissement.
• Débit réellement disponible et état des organes hydrauliques.
• Évolution de la charge thermique et des températures côté procédé.
• En présence d’une tour, température de bulbe humide de l’air et conditions de fonctionnement.
• Historique d’encrassement, de maintenance et de pertes de performance.

Le diagnostic doit distinguer une perte de capacité du refroidissement d’une charge thermique devenue plus élevée. Une même température de sortie ne signifie pas la même performance si le débit ou la charge a changé.

Une correction côté chauffage peut aussi déplacer le problème vers une autre étape : durée de cycle allongée, montée en température insuffisante ou résultat qualité plus dispersé. Les écarts de consommation énergétique doivent être vérifiés plutôt que présumés.

Cette distinction fournit une base plus fiable pour organiser les essais, limiter les interventions inutiles et éviter de figer des réglages compensatoires.

Dans quel ordre instrumenter, tester et verrouiller les réglages sans bloquer les cadences ?

Pour stabiliser un procédé sans perturber les cadences, il faut procéder dans un ordre précis : fiabiliser les mesures, tester la sensibilité des étapes critiques, puis verrouiller les réglages validés. Cette progression évite de transformer des valeurs instrumentales erronées en consignes permanentes et permet d’exploiter les productions normales comme supports d’observation.

La première phase concerne la qualité de la mesure. Avant tout essai, vérifier l’implantation des sondes, leur état apparent, leur cohérence avec les instruments de référence et la synchronisation des historiques. Une température mal mesurée peut conduire à attribuer une dérive à un équipement qui fonctionne pourtant normalement.

La deuxième phase consiste à exploiter les données historiques avant d’introduire de nouvelles perturbations. Comparer les lots conformes et déclassés, les différents régimes de fonctionnement et les variations ambiantes déjà rencontrées permet d’identifier les paramètres les plus intéressants à tester.

Lorsque les historiques sont insuffisants, des essais de sensibilité peuvent être organisés sur des fenêtres de production ordinaires, avec une amplitude compatible avec les exigences de qualité et de sécurité. Le principe est de modifier un paramètre à la fois lorsque cela est possible, tout en enregistrant les autres conditions susceptibles d’influencer le résultat.

Trois leviers permettent de réduire les perturbations opérationnelles :

• Privilégier l’instrumentation temporaire non intrusive lorsque l’installation et les règles de sécurité l’autorisent.
• Échelonner les essais entre plusieurs lots représentatifs plutôt que concentrer toutes les modifications sur une seule production.
• Utiliser les équipements redondants ou les périodes de charge maîtrisée lorsqu’ils sont disponibles, sans considérer qu’une redondance autorise automatiquement des essais hors validation.

La troisième phase porte sur les consignes et les bandes de fonctionnement. Elles ne doivent être verrouillées qu’après confirmation de leur compatibilité avec les résultats qualité, les capacités des équipements et les conditions ambiantes réellement observées.

Le retour des opérateurs constitue un contrôle complémentaire important. Si une consigne théoriquement validée exige des corrections manuelles fréquentes, il faut rechercher la cause de ces interventions avant de rendre le réglage plus contraignant.

Chaque modification validée doit être documentée avec son contexte d’application, les critères de conformité, les conditions nécessitant une nouvelle vérification et la procédure de retour aux paramètres antérieurs. Les systèmes soumis à qualification ou à des exigences réglementaires doivent conserver leur processus habituel d’approbation des changements.

Les données ainsi consolidées permettent ensuite de définir une première plage de pilotage, même lorsque le nombre de lots historiques reste limité.

Comment définir une consigne et une bande de contrôle à partir de 20 lots, sans statistiques avancées ?

Vingt lots peuvent fournir une première estimation de la zone de température associée aux productions conformes, à condition que les mesures soient fiables et les conditions comparables. Cette analyse exploratoire permet de proposer une consigne provisoire et une plage de surveillance. Elle ne suffit toutefois pas à établir des limites de contrôle statistique définitives.

Commencer par réunir, pour chaque lot, la température effectivement atteinte sur l’étape critique, sa durée d’exposition, la caractéristique qualité mesurée et les principales conditions de production. Ajouter la température et l’humidité ambiantes lorsque leur influence est suspectée.

Les valeurs doivent être rapprochées du moment où le produit traverse réellement l’étape. Une moyenne globale de température peut masquer un dépassement bref ou une hétérogénéité spatiale. Si ces phénomènes sont importants, compléter l’indicateur moyen par le maximum, le minimum ou une mesure pertinente de la durée d’exposition.

Classer ensuite les lots conformes et déclassés, puis visualiser leurs températures sur un même graphique. L’objectif n’est pas de rechercher mécaniquement la moyenne des lots conformes, mais de repérer une zone où le comportement paraît reproductible, avec une dispersion qualité acceptable.

Une difficulté apparaît lorsque tous les lots conformes se concentrent dans une plage étroite tandis que certains lots déclassés se trouvent dans cette même plage. La température ne permet alors pas, à elle seule, de discriminer les défauts. Il faut examiner les autres variables avant de choisir la consigne.

La méthode des cartes de contrôle présentée par le NIST distingue explicitement les limites de contrôle, destinées à caractériser la stabilité statistique d’un procédé, des limites de spécification, qui traduisent les exigences applicables au produit.

Cette distinction interdit de confondre trois notions :

• La consigne : valeur recherchée par le système de pilotage.
• La plage de surveillance provisoire : intervalle opérationnel construit à partir des observations et destiné à déclencher une investigation.
• Les limites de contrôle statistique : bornes calculées selon une méthode adaptée à un procédé suffisamment caractérisé.

Le NIST rappelle notamment une recommandation historique de Shewhart portant sur au moins 25 échantillons de quatre observations dans des conditions essentiellement comparables avant de conclure à la maîtrise statistique. Cette référence ne signifie pas que 25 lots isolés suffisent automatiquement, ni que toutes les configurations de données exigent exactement le même échantillonnage.

Avec seulement 20 lots, il est donc préférable de parler de bande de surveillance exploratoire. Celle-ci ne doit pas être présentée comme une limite statistique validée.

Une autre précaution concerne la saisonnalité. Mélanger des lots fabriqués dans des conditions très différentes peut masquer deux régimes de fonctionnement. À l’inverse, définir des consignes séparées à partir de groupes trop petits risque de créer des réglages artificiellement précis.

La solution consiste à documenter les conditions couvertes par la référence initiale, à surveiller les productions suivantes et à réexaminer la plage lorsqu’une dérive répétée apparaît. Une nouvelle donnée ne justifie pas, à elle seule, un recalcul systématique des limites.

Mais cette analyse n’a de valeur que si les températures utilisées représentent réellement celles subies par le produit. L’emplacement des sondes devient alors un point critique.

L’erreur d’emplacement qui mesure la paroi au lieu du fluide et fausse toute la régulation

Une sonde placée trop près d’une paroi, d’une résistance ou d’une zone faiblement brassée peut afficher une température plausible sans représenter celle du fluide ou du produit. Le régulateur maintient alors correctement une grandeur mal choisie. Cette erreur peut expliquer des variations qualité persistantes malgré des historiques de température apparemment stables.

La température d’une paroi dépend de son contact avec la source chaude, des échanges avec le fluide, de son inertie thermique et des pertes vers l’environnement. Le fluide peut présenter une température différente, notamment pendant les phases transitoires.

La différence est particulièrement importante lorsqu’un capteur est installé à proximité immédiate d’un élément chauffant. Une température locale élevée peut conduire la régulation à réduire prématurément la puissance alors que le produit n’a pas atteint les conditions souhaitées.

À l’inverse, une sonde située dans une zone morte peut réagir lentement aux changements affectant le flux principal. Le régulateur corrige alors un signal retardé, avec un risque d’oscillation ou de compensation excessive selon les caractéristiques du système.

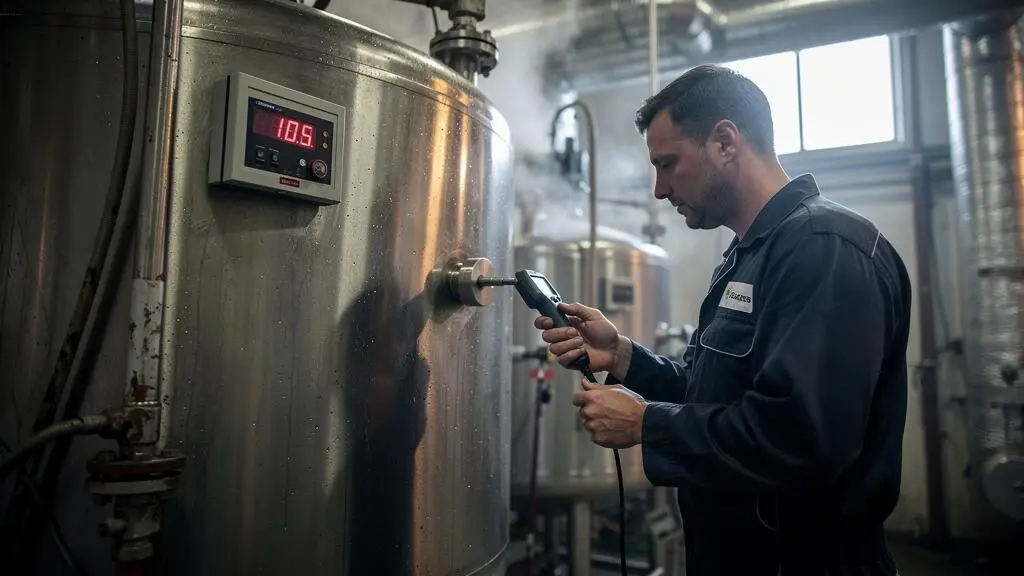

Pour vérifier la représentativité de la mesure, comparer la sonde installée avec un instrument de référence adapté, positionné dans le flux ou à l’emplacement réellement pertinent pour la caractéristique du produit. La comparaison doit être réalisée dans des conditions compatibles avec la sécurité et sans perturber artificiellement l’écoulement.

Observer plusieurs régimes de fonctionnement : montée en température, régime établi et refroidissement. Un faible écart en régime stabilisé n’exclut pas un retard important pendant les transitions.

La comparaison peut également être répétée à plusieurs positions accessibles afin de rechercher des gradients spatiaux. L’interprétation doit tenir compte de l’incertitude des instruments, de leur temps de réponse et des conditions de montage.

Il ne faut cependant pas considérer toute mesure de paroi comme erronée. Dans certains procédés, la température de surface constitue précisément la grandeur à maîtriser. La question déterminante est donc la correspondance entre la variable mesurée, le mécanisme physique et l’exigence qualité.

Lorsqu’un écart significatif est identifié, examiner la possibilité de déplacer le capteur, d’améliorer son montage ou d’introduire une mesure complémentaire. Toute modification de la chaîne de régulation nécessite ensuite une nouvelle vérification de son comportement.

Une sonde correctement implantée peut néanmoins perdre progressivement sa justesse. La stabilité du procédé dépend donc aussi de la surveillance métrologique dans la durée.

Pourquoi vos capteurs de température dérivent et faussent vos réglages sans que vous le voyiez ?

Un capteur de température peut dériver progressivement sans déclencher d’alarme, car sa mesure reste cohérente en apparence avec le fonctionnement de l’installation. Le vieillissement de l’élément sensible, la dégradation des connexions ou les contraintes environnementales peuvent modifier la chaîne de mesure. Le procédé peut alors être réglé à partir d’une température inexacte.

La difficulté vient du caractère discret de cette évolution. Contrairement à une rupture de câble ou à une panne franche, une dérive progressive ne produit pas forcément de valeur aberrante. Le régulateur continue de fonctionner et l’historique conserve une courbe apparemment régulière.

Le programme de thermométrie industrielle du NIST rappelle que les instruments utilisés pour le contrôle des procédés, notamment les sondes à résistance, peuvent dériver avec le temps. Il souligne également les difficultés de mesure en environnement industriel exigeant et l’importance de la traçabilité métrologique.

Plusieurs mécanismes doivent être distingués. Le vieillissement de l’élément sensible peut modifier sa réponse intrinsèque. Une connexion dégradée peut affecter la résistance ou le signal mesuré selon la technologie utilisée. L’encrassement d’un fourreau peut, quant à lui, modifier les échanges thermiques et ralentir la réponse sans provoquer nécessairement une dérive d’étalonnage du capteur lui-même.

Il est également nécessaire de distinguer deux comportements :

• Un biais relativement constant : l’écart entre la référence et l’instrument reste similaire dans les conditions examinées. Une correction validée, un réglage ou une intervention sur la chaîne de mesure peut être envisagé après diagnostic.
• Une dérive progressive : l’écart évolue avec le temps ou les sollicitations. Elle nécessite une investigation sur la cause, éventuellement le remplacement de composants et une adaptation du programme de vérification.

Sans disposer immédiatement d’un banc d’étalonnage, plusieurs signaux peuvent justifier une investigation : divergence croissante entre capteurs redondants, incohérence entre la température affichée et un comportement produit connu, ou multiplication des corrections manuelles nécessaires pour maintenir la qualité.

Ces indices ne prouvent toutefois pas une dérive instrumentale. Deux sondes peuvent mesurer des zones physiquement différentes, et un défaut produit peut avoir une cause non thermique. Il faut donc réaliser une comparaison métrologique appropriée avant de corriger le signal.

La fréquence de vérification dépend des conditions d’utilisation, de la criticité qualité, de l’historique des écarts et des exigences applicables. Aucune périodicité universelle ne peut être déduite du seul type de capteur.

Un plan de surveillance peut préciser l’identification de chaque instrument, son emplacement, ses références de vérification, les critères d’acceptation, l’historique des écarts et les actions à entreprendre lorsqu’une mesure devient douteuse. Les résultats doivent pouvoir être reliés aux lots potentiellement concernés.

Lorsque la chaîne de mesure est jugée fiable, il devient possible de maintenir les consignes validées sans dépendre exclusivement de la correction empirique des opérateurs. La surveillance doit néanmoins rester active : un verrouillage de paramètres ne garantit pas la stabilité métrologique à long terme.

La prochaine action consiste à sélectionner l’étape présentant le lien qualité le plus convaincant, à vérifier sa chaîne de mesure et à documenter son comportement sur plusieurs lots comparables. Ce diagnostic ciblé fournit une base vérifiable pour décider ensuite des corrections thermiques, des essais complémentaires ou des évolutions de régulation.
