Pourquoi vos mesures à la caméra thermique varient de 10 °C selon l’angle de prise de vue ?

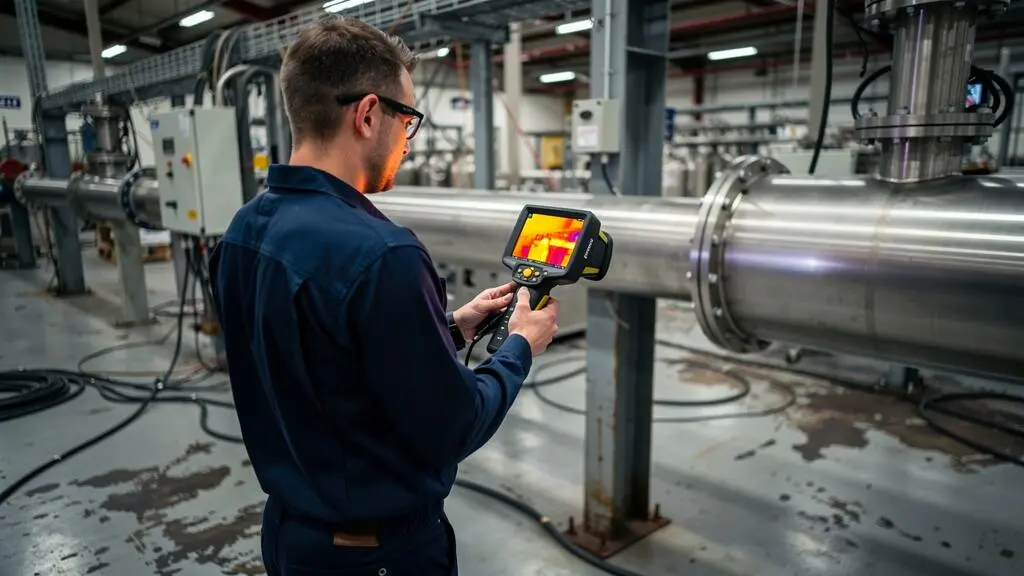

Vous inspectez une conduite vapeur avec une caméra thermique. De face, l’appareil affiche une température. Quelques instants plus tard, en vous décalant, la valeur change de 10 °C alors que le procédé fonctionne toujours dans les mêmes conditions. Ce décalage ne prouve pas que la conduite s’est réellement réchauffée ou refroidie.

Une caméra infrarouge détecte un rayonnement, puis estime une température à partir de plusieurs paramètres. Sur une surface réfléchissante, le rayonnement provenant des équipements voisins peut modifier fortement le résultat. L’angle de visée influence alors la proportion et l’origine des réflexions captées, ainsi que l’émissivité apparente de certains matériaux.

En maintenance industrielle, cette distinction est déterminante : une température apparente erronée peut provoquer une fausse alerte, masquer un échauffement réel ou conduire à comparer des inspections incompatibles. La méthode consiste à maîtriser la surface observée, les paramètres radiométriques, les conditions d’exploitation et la géométrie de mesure. Un écart de 10 °C est possible dans certaines configurations, mais ne constitue pas une erreur systématique.

Pourquoi deux lignes identiques n’ont pas les mêmes pertes de chaleur malgré la même température ?

Deux lignes industrielles présentant la même température de surface ne dissipent pas nécessairement la même quantité de chaleur. Les pertes dépendent également de l’émissivité des revêtements, de la vitesse de l’air, de la température des surfaces environnantes et des transferts vers les supports. La thermographie renseigne sur la température apparente, mais ne mesure pas directement la puissance thermique perdue.

Prenez deux conduites de même diamètre et de même longueur. La première possède un revêtement mat, tandis que la seconde présente une finition métallique brillante. Même si leurs températures réelles sont identiques, leur capacité à émettre du rayonnement infrarouge peut être très différente.

Pour une surface assimilable à un corps gris, le flux radiatif net dépend notamment de l’émissivité et de la différence entre les puissances quatrièmes des températures absolues de la surface et de son environnement radiatif. Une surface fortement émissive peut donc dissiper davantage par rayonnement qu’une surface moins émissive légèrement plus chaude, selon leurs conditions respectives.

L’intensité du rayonnement émis par unité de surface constitue un indicateur utile pour comparer le canal radiatif. Elle ne représente toutefois pas, à elle seule, les pertes thermiques totales. Il faut notamment distinguer le rayonnement émis du flux radiatif net après prise en compte du rayonnement reçu.

Pour examiner deux lignes sans confondre leurs mécanismes de pertes, utilisez une grille de diagnostic :

Les trois premiers mécanismes décrivent des transferts thermiques ; les fuites correspondent à un transport d’énergie par déplacement de matière, distinct de la convection superficielle. Cette quatrième vérification n’est pertinente que lorsque l’installation peut effectivement présenter des défauts d’étanchéité.

La documentation FLIR sur les techniques de mesure thermographique rappelle que le rayonnement reçu combine l’émission propre de la surface et une contribution réfléchie de l’environnement. La caméra doit notamment compenser l’émissivité, la température apparente réfléchie et la distance d’observation.

Une comparaison de pertes fondée sur des températures infrarouges non corrigées peut donc cumuler deux erreurs : une mauvaise estimation de la température réelle et une interprétation incomplète des échanges thermiques.

Lorsque les températures de surface ont été fiabilisées, l’étape suivante consiste à rechercher le mécanisme dominant, particulièrement lorsque l’environnement d’air modifie visiblement les thermogrammes.

Comment reconnaître en 15 minutes si la perte vient surtout de la convection plutôt que de la conduction ?

Un diagnostic thermographique rapide peut orienter vers une influence convective lorsque la signature thermique évolue avec les mouvements d’air. À l’inverse, un écart localisé et stable au niveau d’un support ou d’une liaison matérielle peut suggérer un transfert par conduction. Quinze minutes peuvent suffire à recueillir des indices, mais pas à quantifier systématiquement les contributions de chaque mécanisme.

Commencez par rechercher les courants d’air, les ventilateurs, les zones de soufflage et les interfaces entre enveloppes. Sur une armoire ou un équipement ventilé, une variation d’écoulement peut modifier les températures de surface sans changement de la puissance thermique dissipée par la source interne.

Lorsque cela est autorisé et compatible avec la sécurité du procédé, comparez une séquence thermique avant et après une modification contrôlée de la ventilation. Les variations temporelles sont souvent plus instructives qu’une image isolée.

Des travaux de l’Oak Ridge National Laboratory sur la thermographie transitoire utilisent précisément les changements de fonctionnement de systèmes de ventilation pour différencier certaines fuites d’air et certains ponts thermiques dans les enveloppes de bâtiments. Cette approche expérimentale illustre l’intérêt du suivi temporel, sans valider un diagnostic universel en quinze minutes sur des installations industrielles.

Les signatures visuelles fournissent des orientations, non des preuves définitives :

• Une zone thermique diffuse qui évolue avec un écoulement peut indiquer une influence convective.
• Une anomalie localisée sur une fixation ou un support peut orienter vers un transfert conductif.
• Une variation corrélée au changement de ventilation renforce l’hypothèse d’un phénomène dépendant des mouvements d’air.
• Une zone stable ne suffit pas à démontrer une conduction dominante : des réflexions ou un écoulement constant peuvent également produire des motifs persistants.

Dans une fenêtre d’observation de quinze minutes, il est raisonnable de documenter l’état initial, les mouvements d’air et une éventuelle évolution de la signature. En revanche, un arrêt de ventilation ne doit jamais être improvisé sur un four, une armoire électrique ou un équipement dont le refroidissement est indispensable.

Si la convection paraît dominante, stabilisez l’environnement avant de comparer les températures. Si la conduction est suspectée, inspectez les supports, jonctions, isolants et liaisons thermiques.

Il reste cependant une troisième explication possible pour certaines anomalies spectaculaires : la surface observée peut simplement réfléchir le rayonnement d’une source voisine.

Pourquoi une surface brillante peut afficher une température « fantôme » à +15 °C ?

Une surface métallique brillante peut afficher une température artificiellement élevée parce qu’elle réfléchit une partie du rayonnement infrarouge provenant de son environnement. La caméra peut alors attribuer à la surface une énergie émise en réalité par un four, une conduite chaude ou un autre objet. Un écart de +15 °C est possible, mais sa valeur dépend des conditions de mesure.

Contrairement à une surface mate fortement émissive, un métal poli présente généralement une émissivité plus faible et une réflectivité plus importante dans les bandes infrarouges concernées. Pour une surface opaque dans un modèle simplifié, la somme de l’émissivité et de la réflectivité vaut un.

Les inox polis, surfaces en aluminium, cuivre brillant et revêtements chromés méritent donc une vigilance particulière. Ce sont des surfaces courantes dans les installations de vapeur, les échangeurs et certains équipements de production.

Imaginez, à titre purement pédagogique, un panneau métallique placé à proximité d’un four. L’opérateur observe une valeur élevée depuis un premier emplacement, puis une valeur inférieure en se décalant. Le métal n’a pas nécessairement changé de température : le second angle peut simplement capter une autre portion de l’environnement radiatif.

Pour vérifier une réflexion parasite, déplacez légèrement la caméra tout en observant la même zone physique. Une variation importante de la valeur affichée constitue un indice, particulièrement si le procédé est stable et si une source de rayonnement peut être identifiée dans la direction réfléchie.

Vous pouvez également masquer temporairement une source réfléchie avec un écran approprié, placé sans contact dangereux et sans perturber le procédé. La modification du signal peut aider à confirmer son influence.

L’article technique de Fluke sur les surfaces réfléchissantes explique pourquoi une faible émissivité complique la mesure et décrit une méthode fondée sur l’application d’un ruban d’émissivité connue. Le fabricant souligne notamment les difficultés rencontrées lorsque l’émissivité devient inférieure à 0,6.

La température apparente réfléchie doit également être caractérisée. Elle représente le rayonnement environnemental équivalent reçu par la caméra après réflexion sur la cible ; ce n’est pas simplement la température de l’air ambiant.

Un écart de plusieurs dizaines de degrés peut survenir dans certaines situations industrielles fortement contrastées, mais aucun seuil universel ne permet de déclarer qu’une valeur est fictive. Il faut examiner la géométrie de réflexion, le matériau et les paramètres radiométriques.

Une fois la réflexion identifiée, la difficulté suivante consiste à choisir une émissivité représentative, surtout lorsque le revêtement de l’équipement n’est pas homogène.

Comment régler l’émissivité sans se tromper quand la surface est peinte par endroits ?

Sur une surface partiellement peinte, il faut traiter séparément les zones dont les propriétés radiatives diffèrent. Un réglage unique d’émissivité appliqué à toute l’image peut produire des températures apparentes incohérentes entre peinture et métal nu. La méthode la plus fiable consiste à définir des zones homogènes, puis à ajuster leurs paramètres à partir de références adaptées.

L’émissivité dépend du matériau, de son état de surface, de sa température et de la bande spectrale de mesure. Deux portions visuellement voisines peuvent ainsi présenter des réponses infrarouges distinctes.

Sur une conduite dont une partie de la peinture s’est écaillée, un thermogramme peut montrer des contrastes très marqués qui ne traduisent pas nécessairement des gradients thermiques réels. La zone peinte, souvent plus émissive, peut fournir une référence plus favorable que le métal exposé, à condition que son comportement radiatif soit connu et que les zones comparées présentent réellement des températures proches.

La procédure de zonage comprend trois opérations :

1. Identifier sur l’image radiométrique les régions de revêtement homogène et les portions de métal nu.
2. Déterminer ou vérifier l’émissivité de chaque région, puis appliquer les paramètres correspondants dans le logiciel d’analyse, lorsque celui-ci le permet.
3. Comparer les résultats à une référence indépendante ou à une zone préparée de manière appropriée.

Pour une peinture inconnue, une méthode comparative peut être utilisée : créer, lorsque cela est autorisé, une zone de référence d’émissivité connue, établir un état thermique approprié, puis ajuster le paramètre de la zone inconnue jusqu’à concordance. Cette démarche suppose de vérifier que les deux zones sont réellement à la même température.

Les tables génériques d’émissivité servent d’orientation, mais ne remplacent pas cette vérification. Une peinture vieillie, oxydée, encrassée ou exposée à des températures élevées peut présenter des caractéristiques différentes de celles attendues.

Il faut également tenir compte des revêtements minces : certains films et matériaux polymères peuvent présenter une transmission partielle dans certaines bandes infrarouges. Dans ce cas, le signal détecté ne provient pas nécessairement uniquement de la couche visible.

Ne déduisez donc pas automatiquement que toute zone peinte constitue une référence absolue. La nature du revêtement, son épaisseur et son état doivent être compatibles avec la mesure recherchée.

Lorsque l’état de surface ne permet pas d’obtenir une référence satisfaisante, la préparation locale d’un point de mesure peut devenir nécessaire.

Ruban haute émissivité ou peinture mate : lequel choisir pour fiabiliser une mesure en 5 minutes ?

Le ruban haute émissivité convient généralement à une mesure ponctuelle, réversible et réalisable sur une surface accessible dont la température reste compatible avec l’adhésif. La peinture mate est plutôt adaptée à un repère durable ou à une géométrie irrégulière, sous réserve de sa qualification thermique. Cinq minutes peuvent suffire pour préparer certains points, mais jamais garantir l’équilibre thermique.

Ces deux solutions poursuivent le même objectif : créer une zone dont le comportement radiatif est mieux connu que celui du métal environnant. Elles ne sont toutefois pas interchangeables.

La procédure décrite par Fluke utilise un ruban dont l’émissivité est réglée à 0,95, avec compensation de la température réfléchie. Cette valeur correspond à la méthode et au matériau considérés ; elle ne doit pas être attribuée automatiquement à tout ruban noir ou toute peinture mate.

Pour une préparation rapide, sélectionnez un matériau dont les propriétés sont connues, appliquez-le sur une zone autorisée, puis observez la stabilisation thermique. Le contrôle par capteur de contact adapté, lorsque sa mise en œuvre est possible et sûre, apporte un point de comparaison indépendant.

L’ajout d’un patch peut lui-même perturber localement l’échange thermique. Son épaisseur, son contact avec le support, sa conductivité et son influence sur les échanges avec l’environnement doivent être considérés. Cette perturbation n’est pas quantifiée par les sources disponibles pour tous les matériaux.

Les références ne doivent jamais être appliquées sur une conduite brûlante, une pièce en mouvement ou un équipement électrique sous tension sans procédure spécifique autorisant l’intervention.

Même correctement préparée, une surface ne garantit pas une mesure exacte si un élément optique supplémentaire s’interpose entre elle et la caméra.

L’erreur qui fausse une thermographie derrière un hublot de protection

L’erreur consiste à supposer qu’un hublot transparent à la lumière visible transmet également le rayonnement infrarouge utilisé par la caméra. Un vitrage ordinaire peut être opaque dans la bande spectrale de l’instrument. La caméra observe alors principalement le rayonnement du hublot lui-même, tandis qu’une fenêtre infrarouge adaptée nécessite une correction de transmission et une qualification des conditions de mesure.

Cette difficulté concerne notamment les inspections d’armoires électriques, les enceintes de fours et certains dispositifs de protection industrielle. Le matériau du hublot doit être compatible avec la bande spectrale réelle de la caméra.

Le verre ordinaire, certains polymères et différentes optiques techniques ne possèdent pas les mêmes caractéristiques de transmission. Le germanium ou le sulfure de zinc peuvent être employés dans des applications infrarouges adaptées, sans être universellement interchangeables. Le choix dépend de la bande spectrale, des caractéristiques optiques, des conditions d’exploitation et des exigences de sécurité.

La documentation FLIR sur la transmission des hublots infrarouges précise que la transmission dépend notamment du matériau, de la température de l’optique, de la température de la cible et de la réponse spectrale de la caméra. Elle recommande une vérification périodique lorsque des mesures quantitatives précises sont nécessaires.

Un hublot encrassé, rayé ou exposé à des conditions changeantes peut présenter une transmission différente de celle utilisée lors de sa qualification initiale.

Avant de mesurer, vérifiez la compatibilité spectrale du hublot, sa transmission effective, sa température et les paramètres de compensation disponibles dans la caméra. Si l’instrument permet de renseigner la transmission et la température d’une optique externe, utilisez des valeurs caractérisées plutôt que des hypothèses.

Une ouverture temporaire ou une visée directe ne constitue une alternative que si le procédé, les protections et les procédures de sécurité l’autorisent. Il ne faut pas retirer une protection simplement pour faciliter une thermographie.

Les comparaisons relatives derrière un même hublot peuvent parfois contribuer au suivi d’une dérive. Cependant, la seule stabilité de sa température ne garantit pas cette comparabilité : la transmission, l’état de surface, l’angle et les autres conditions doivent également rester suffisamment constants.

Une fois la chaîne de mesure validée, il faut encore sélectionner un moment d’inspection représentatif du fonctionnement réel de l’installation.

Quand faire une thermographie pour détecter une dérive sans confondre avec un transitoire ?

Pour identifier une dérive thermique, privilégiez un régime de fonctionnement établi, avec une charge, une ventilation et des conditions ambiantes comparables à celles des mesures de référence. Une image prise pendant une montée en température, un changement de cadence ou un nettoyage peut refléter un transitoire normal. Lorsque l’état stable est inaccessible, le contexte doit être documenté explicitement.

Un équipement industriel présente une inertie thermique. Ses différentes parties ne réagissent pas simultanément à un changement de charge ou à une modification de refroidissement. Un thermogramme pris immédiatement après une transition peut donc montrer des gradients transitoires sans révéler de dégradation.

Pour un four, consignez l’état de chauffe et la stabilité apparente du procédé. Sur un réseau vapeur, examinez les phases de démarrage, les changements de débit et les éventuelles perturbations de fonctionnement. Sur une armoire électrique, la charge et les conditions de ventilation influencent l’interprétation des températures observées.

Le délai nécessaire pour atteindre un état thermique suffisamment stable dépend de l’installation. Il ne doit pas être remplacé par une durée universelle supposée.

Il convient également de distinguer une dérive lente, observée sur plusieurs inspections comparables, d’un écart isolé. Une répétition de la mesure dans des conditions équivalentes peut confirmer la persistance d’une anomalie et limiter les fausses alertes.

Cette confirmation ne doit toutefois pas retarder la mise en sécurité lorsqu’une température anormale s’accompagne d’un danger immédiat, d’une alarme critique ou d’un autre signe de défaillance.

En pratique, un relevé utile doit comporter au minimum l’identification de l’équipement, la charge ou l’état du procédé, les conditions ambiantes pertinentes et la situation thermique au moment du contrôle.

Si la ligne ne peut pas être inspectée en régime établi, classez l’image comme mesure effectuée en conditions transitoires. Elle pourra rester utile pour suivre le comportement dynamique, mais ne devra pas être comparée sans précaution à une référence stable.

Le bon moment ne suffit pourtant pas : à plusieurs mois d’intervalle, une modification de la position de l’opérateur peut reproduire le même type de faux écart qu’un changement de fonctionnement.

Comment standardiser vos prises de vue pour comparer des images à 3 mois d’intervalle ?

Pour comparer deux thermographies espacées de trois mois, reproduisez le point de vue, la distance, l’angle de visée, les paramètres radiométriques et les conditions de fonctionnement aussi fidèlement que possible. Enregistrez une image radiométrique de référence avec ses métadonnées et décrivez les écarts inévitables. Une température différente ne suffit pas, à elle seule, à démontrer une dérive de l’équipement.

La première campagne doit définir une méthode reproductible. Un repère physique au sol et une marque de référence sur une partie fixe de l’installation facilitent le repositionnement de l’opérateur. La documentation doit préciser le point de mesure, la direction de visée et les éventuels obstacles.

Sur une surface réfléchissante, conserver la même distance tout en changeant l’angle ne suffit pas : la caméra peut recevoir le rayonnement d’une autre source environnementale. La comparaison doit donc intégrer la géométrie complète de prise de vue.

Utilisez si possible le même appareil, le même objectif et un instrument dont l’état métrologique est maîtrisé. Si le matériel change, vérifiez sa compatibilité radiométrique avec la référence. Une formation commune des opérateurs contribue également à limiter les différences de pratique.

Conservez les fichiers radiométriques originaux plutôt que de vous limiter à des captures d’écran colorisées. La palette et son échelle peuvent modifier la perception visuelle sans changer les températures calculées.

Une nomenclature stable associant l’identifiant de l’équipement, la zone contrôlée et la date facilite les analyses ultérieures. Pour comparer les résultats, utilisez une région d’intérêt cohérente et des indicateurs adaptés : température de zone, différence avec une référence pertinente ou évolution d’un contraste thermique.

Les écarts relatifs peuvent parfois être plus instructifs qu’une température absolue isolée, mais ils restent sensibles aux changements d’émissivité, de charge et d’environnement. Ils ne dispensent donc pas de vérifier la validité des conditions comparées.

Si un écart apparaît après trois mois, reprenez d’abord les paramètres de la campagne initiale. Examinez ensuite les changements de procédé, de surface, de ventilation et de rayonnement environnant avant d’attribuer la variation à une dégradation.

Pour votre prochaine campagne, créez une fiche de référence sur un équipement représentatif, validez le point de mesure et archivez un premier thermogramme radiométrique correctement documenté. Ce dossier servira de base aux contrôles suivants et permettra de traiter les écarts observés avec une méthode vérifiable plutôt qu’à partir d’une valeur affichée seule.
