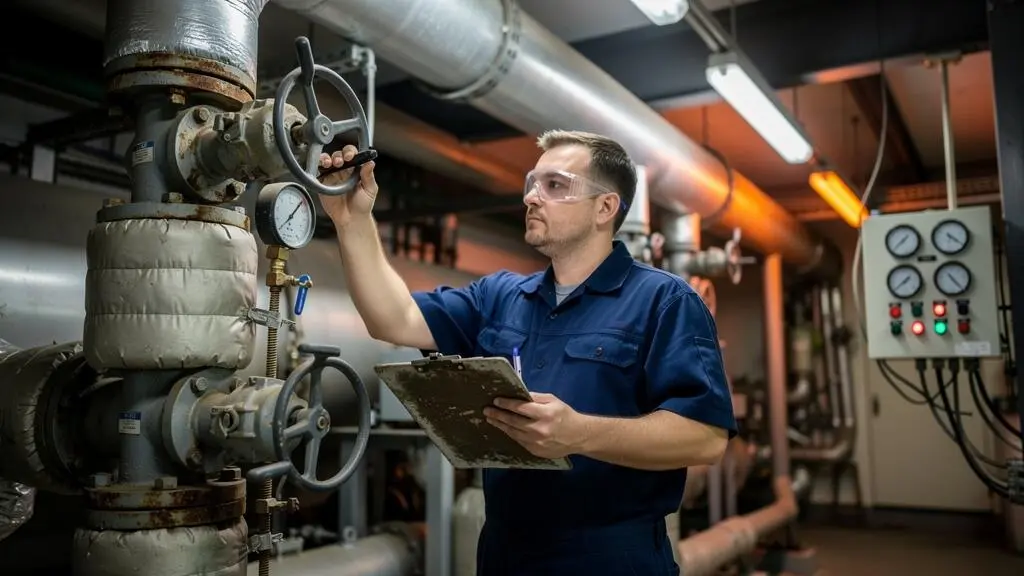

Un technicien lit attentivement un manomètre sur un circuit thermique industriel tout en tenant un relevé écrit.
Publié le 30 octobre 2026

Une température qui dérive, une pression instable, un débit insuffisant : lorsqu’un dysfonctionnement apparaît sur un circuit thermique industriel, la première décision peut déterminer l’ampleur des dommages. Augmenter immédiatement la circulation ou modifier une consigne pour rétablir la production semble parfois logique. Pourtant, cette correction peut déplacer le déséquilibre vers un équipement déjà fragilisé.

La priorité du responsable maintenance n’est donc pas de retrouver immédiatement le rendement nominal. Elle consiste à mettre l’installation dans un état maîtrisé, protéger les personnes et conserver les informations nécessaires au diagnostic. Selon la nature de la défaillance, cela peut imposer un arrêt, autoriser un fonctionnement réduit ou permettre un contournement temporaire strictement encadré.

La bonne décision dépend de l’évolution des températures, des pressions et des débits, mais également des limites de conception, des protections disponibles et des procédures du constructeur. Une fois le système sécurisé, le diagnostic doit précéder toute tentative de reprise. Cette discipline évite qu’un incident localisé ne devienne une immobilisation majeure.

Stabiliser une panne thermique : les décisions essentielles

  • Ne pas corriger un symptôme sans vérifier les effets possibles sur les autres parties du circuit et les dispositifs de sécurité.
  • Choisir entre arrêt, réduction de charge et contournement autorisé à partir des risques réels, jamais du seul objectif de production.
  • Tracer les paramètres, rechercher la cause et vérifier la stabilité avant toute remise en charge progressive.

Pourquoi une action immédiate « logique » peut empirer un dysfonctionnement sur un circuit thermique ?

Une correction immédiate peut aggraver une panne thermique parce que les températures, pressions et débits d’un circuit sont interdépendants. Augmenter une consigne, accélérer une pompe ou modifier une vanne peut améliorer temporairement le symptôme observé tout en créant un nouveau déséquilibre ailleurs. Avant toute action, il faut vérifier ses conséquences et les limites admissibles des équipements.

Prenons un circuit dont la température de sortie diminue malgré une demande de chaleur constante. Augmenter la puissance thermique semble être une réponse naturelle. Mais si la baisse provient d’un débit insuffisant, l’apport supplémentaire peut accroître les températures locales sans résoudre le problème de circulation.

De même, chercher à augmenter rapidement un débit peut modifier les pertes de charge et les conditions d’aspiration d’une pompe. Lorsque les conditions hydrauliques deviennent défavorables, des phénomènes de cavitation peuvent apparaître. Une manipulation intempestive peut ainsi transformer un défaut d’exploitation en détérioration mécanique.

La distinction utile n’est pas entre organes supposés sûrs ou dangereux par nature, mais entre actions autorisées dans l’état réel du système et opérations exigeant une mise en sécurité préalable.

Organes sensibles et vérifications avant intervention
Organe Risque à considérer Décision préalable
Pompe de circulation Cavitation, échauffement, perte de débit Contrôler les conditions hydrauliques et les protections avant de changer le régime.
Échangeur thermique Contraintes dues aux écarts de température ou de pression Vérifier les limites thermiques et les conditions de circulation.
Vanne de régulation ou détendeur Variation de pression, de débit ou de température en aval Appliquer exclusivement les manœuvres prévues par la procédure.
Soupape et dispositif de sécurité Perte d’une protection essentielle Ne pas neutraliser ni modifier la protection pour maintenir la production.

L’inertie thermique ajoute un second piège. Après une modification, la température mesurée peut continuer à évoluer sous l’effet de l’énergie accumulée dans les masses métalliques et le fluide. Multiplier les corrections avant d’observer la réponse réelle risque de provoquer un dépassement tardif.

Une règle opérationnelle consiste à n’effectuer qu’une action autorisée à la fois, puis à respecter le temps d’observation défini pour l’installation. Deux relevés successifs cohérents peuvent constituer un premier indice de stabilisation, mais ne suffisent pas à prouver l’équilibre du circuit. La durée d’attente doit dépendre de son inertie, de sa dynamique et de ses limites de sécurité.

Cette prudence rejoint les recommandations de l’INRS sur la prévention des risques liés aux machines : la maîtrise des énergies est prioritaire pendant les opérations de maintenance. Si une intervention nécessite de conserver certaines énergies, elle exige des moyens techniques adaptés, des instructions spécifiques et des intervenants spécialement formés.

Lorsque le comportement du circuit reste incertain, la prochaine décision ne consiste pas à intensifier les réglages. Elle consiste à rechercher un état stable permettant d’observer le défaut sans exposer davantage les équipements.

Comment mettre le système en état stable en 3 étapes avant de chercher la cause ?

Pour stabiliser un système thermique défaillant, trois étapes structurent la décision : choisir un régime sûr, maîtriser les paramètres critiques, puis sécuriser et documenter l’état obtenu. Cette méthode n’autorise le fonctionnement réduit que si les protections restent opérationnelles et les limites de conception respectées. En présence d’un danger non maîtrisé, l’arrêt sécurisé prévaut sur la continuité de production.

1. Déterminer le régime de fonctionnement admissible

La réduction de charge peut limiter les sollicitations thermiques et mécaniques lorsque le système conserve les fonctions nécessaires à son exploitation. Elle ne constitue toutefois pas une réponse universelle. Une circulation minimale, un apport thermique résiduel ou une séquence de refroidissement peuvent être nécessaires selon l’installation.

Le choix entre fonctionnement réduit, veille et arrêt complet doit tenir compte de la nature du fluide, du comportement du circuit au refroidissement, des consignes constructeur et des conditions de redémarrage. En particulier, un risque immédiat ne doit jamais être accepté pour éviter les contraintes d’un arrêt.

2. Vérifier les températures, pressions et débits

L’objectif n’est pas de ramener chaque instrument à une valeur qui paraît normale indépendamment des autres. Il faut établir que les grandeurs physiques restent dans les plages autorisées, que leur évolution est maîtrisée et que les protections conservent leur efficacité.

Surveillez notamment les températures d’entrée et de sortie, les pressions en amont et en aval des organes sensibles, le débit disponible et les alarmes actives. Une température stable ne compense pas une pression dangereuse, pas plus qu’une pression nominale ne garantit une circulation correcte.

3. Sécuriser l’état obtenu et enregistrer les faits

Une fois les paramètres maîtrisés, les responsabilités doivent être explicites. Les réglages autorisés sont identifiés, les interventions incompatibles sont suspendues et les éventuelles consignations sont appliquées aux parties effectivement mises hors énergie. Une consignation partielle ne doit pas laisser croire qu’une zone restant alimentée est sans danger.

Le relevé d’état minimal comprend les valeurs mesurées et leur horodatage, la charge de production, les conditions ambiantes, les alarmes, les organes concernés et la chronologie des actions déjà effectuées. Il précise également qui a autorisé le régime retenu et dans quelles conditions celui-ci doit être abandonné.

Si une fuite active non maîtrisée, une dérive rapide ou une défaillance d’une protection essentielle empêche d’atteindre un état sûr, il faut appliquer la procédure d’arrêt d’urgence ou de mise en sécurité appropriée. Aucun objectif de disponibilité ne justifie la poursuite d’une exploitation dangereuse.

Checklist de stabilisation avant diagnostic

  1. Identifier les dangers immédiats et vérifier les protections : établir une fiche des risques présents et des dispositifs disponibles.
  2. Choisir le régime autorisé selon les procédures de l’installation : consigner la décision de maintien réduit, de veille ou d’arrêt.
  3. Relever les températures, pressions, débits et alarmes : produire un tableau d’état initial horodaté.
  4. Définir les limites de surveillance et les conditions d’arrêt : formaliser une consigne validée par le responsable habilité.
  5. Tracer les actions, les responsabilités et les restrictions d’intervention : ouvrir un journal d’incident accessible à la relève.

La stabilisation n’est pas une réparation. Elle crée des conditions de décision plus fiables et permet, lorsque le risque est maîtrisé, d’étudier la possibilité d’un maintien temporaire de l’activité.

By-pass temporaire ou réduction de charge : laquelle choisir pour tenir 24 heures sans casse ?

La réduction de charge est généralement l’option à examiner en premier lorsqu’elle préserve les fonctions de sécurité et réduit les sollicitations. Un by-pass temporaire ne peut être envisagé que s’il est prévu ou techniquement validé, que l’organe concerné est isolable et que les autres composants restent dans leurs limites. Aucune de ces solutions ne garantit une tenue de 24 heures.

Le choix dépend d’abord de la localisation du défaut. Si une défaillance touche un équipement spécifique et qu’un chemin alternatif a été conçu pour assurer la circulation nécessaire, un contournement peut être étudié. À l’inverse, si plusieurs zones montrent une dérive ou si le déplacement du flux modifie des équilibres essentiels, une diminution de charge peut être plus adaptée.

Arbitrer entre réduction de charge et by-pass temporaire
Critère Réduction de charge By-pass temporaire
Nature du défaut Potentiellement adaptée à une sollicitation excessive ou à une dégradation diffuse Envisageable pour un organe défaillant localisé et contournable
Effet sur le circuit Modifie le régime global de fonctionnement Modifie le cheminement du fluide et parfois sa régulation
Condition essentielle Maintenir les fonctions minimales et les protections requises Disposer d’une configuration autorisée et vérifiée
Risque principal Fonctionnement instable ou insuffisant à faible charge Report des contraintes vers d’autres composants
Fin du mode provisoire Retour progressif après résolution et validation Retrait contrôlé, remise en configuration et vérifications

Un by-pass ne doit jamais servir à neutraliser une soupape, un arrêt de sécurité ou une fonction de protection indispensable. Un circuit prévu pour fonctionner avec une régulation particulière peut également devenir instable si celle-ci est contournée. L’autorisation technique doit donc porter sur la configuration complète, et pas seulement sur l’organe défectueux.

Avant toute mise en place, une fiche de contournement doit identifier l’équipement concerné, le motif, la configuration autorisée, les risques résiduels, les paramètres à surveiller, les responsables et les conditions imposant le retrait. Elle doit aussi prévoir la remise en configuration normale, afin qu’un dispositif provisoire ne soit pas oublié après réparation.

La tenue pendant 24 heures dépend de la marge réelle entre le régime observé et les limites admissibles. Cette marge doit être appréciée pour chaque variable critique, en tenant compte des incertitudes de mesure, des variations de demande et du comportement de l’installation.

La fréquence des relevés ne peut être fixée universellement. Elle doit être adaptée à la rapidité de dégradation possible, aux moyens de surveillance et au temps disponible pour mettre le système en sécurité. Toute dérive franchissant un seuil défini ou toute perte de protection doit déclencher l’action prévue, sans attendre l’expiration de la période envisagée.

Un fonctionnement temporaire prolongé doit enfin déboucher sur une réparation planifiée. L’INRS souligne, dans ses recommandations d’organisation de la maintenance, l’intérêt de privilégier les réparations aux dépannages provisoires lorsque cela est possible.

Le critère de réussite n’est pas d’avoir tenu une journée à tout prix, mais d’avoir conservé la maîtrise du risque jusqu’à la réparation. Cette même exigence s’applique au redémarrage, moment où les défauts non résolus peuvent réapparaître.

L’erreur de redémarrage qui provoque une rechute dans les 30 minutes

L’erreur de redémarrage consiste à rétablir immédiatement la pleine charge parce que quelques mesures sont redevenues normales, sans avoir démontré que les conditions de sécurité et de stabilité sont réunies. Le circuit peut alors retrouver les sollicitations responsables du premier incident. Une rechute dans les 30 minutes est un scénario possible, mais pas un délai prévisible pour toutes les installations.

Une température revenue dans sa plage habituelle ne prouve pas que les masses métalliques ont atteint leur équilibre thermique. De même, une pression correcte à faible charge ne garantit pas son maintien lorsque le débit ou la puissance augmente.

Le redémarrage doit commencer par la confirmation que la défaillance a été traitée ou qu’un régime provisoire explicitement autorisé permet la reprise. Les contrôles préalables comprennent l’état des équipements, les fuites éventuelles, la configuration des vannes, les protections, les instruments et les conditions de circulation.

La montée en charge s’effectue ensuite par paliers définis pour l’installation. À chaque étape, l’opérateur vérifie la tendance des grandeurs critiques et l’absence de signaux précurseurs. Une dérive persistante impose de suspendre la progression et d’appliquer la conduite prévue.

Les premières observations doivent porter sur les températures locales, les pressions différentielles, la stabilité du débit, les vibrations, les bruits inhabituels et les alarmes récurrentes. Une variable secondaire en régime normal peut devenir un indicateur précoce lorsque son évolution précède systématiquement le défaut principal.

Des déclenchements rapprochés ou des oscillations de régulation constituent des signaux d’alerte. Ils ne doivent pas être interprétés comme une invitation à multiplier les tentatives jusqu’à obtenir un démarrage apparemment satisfaisant.

Les recommandations de l’INRS pour la remise en service des machines insistent sur les vérifications des réseaux de fluides, la progressivité de la remise sous pression et de la montée en température, ainsi que sur les essais avant production et la surveillance des anomalies lors de l’augmentation de cadence.

Ces principes doivent être adaptés au redémarrage après incident thermique. L’INRS ne fixe pas un nombre universel de paliers ni un temps d’observation identique pour toutes les machines. Les paramètres sont à définir selon les instructions du constructeur et l’analyse des risques.

Des cycles thermiques répétés peuvent aussi imposer des contraintes supplémentaires aux composants sensibles. Leur gravité dépend de l’amplitude des variations, des matériaux et de la conception du circuit ; il serait donc incorrect de considérer chaque redémarrage comme provoquant nécessairement le même dommage.

Une remise en service réussie se juge sur la stabilité durable des paramètres et la disparition des conditions de déclenchement, pas sur la seule capacité de l’installation à repartir. Les observations réalisées pendant cette phase doivent être conservées pour le retour d’expérience.

Quand faire le retour d’expérience après incident pour capturer les faits avant oubli ?

Le retour d’expérience commence dès que l’installation est sécurisée et que les équipes peuvent collecter les informations sans s’exposer. Les mesures, événements et décisions doivent être enregistrés au plus près de leur survenue, idéalement avant la relève suivante. L’analyse approfondie des causes peut intervenir après la remise en service, lorsque les données nécessaires ont été conservées.

Deux activités doivent être distinguées : la capture des faits et leur interprétation. La première décrit ce qui a été observé, à quel moment et dans quelles conditions. La seconde recherche les mécanismes ayant provoqué le dysfonctionnement et les mesures nécessaires pour éviter sa répétition.

Cette séparation évite de transformer une hypothèse précoce en conclusion définitive. Une pression anormale observée pendant l’incident peut, par exemple, résulter d’une restriction de débit sans en constituer la cause initiale.

Le relevé factuel doit rester exploitable plusieurs semaines après l’événement. Une trame minimale comprend :

  • État initial : régime de production, charge, conditions ambiantes et paramètres de référence.
  • Symptômes observés : températures, pressions, débits, alarmes et horaires correspondants.
  • Actions réalisées : modifications autorisées, intervenants, chronologie et effets mesurés.
  • Conditions provisoires : réduction de charge, éventuel contournement autorisé, restrictions et surveillance.
  • Remise en service : vérifications, observations à chaque palier et anomalies résiduelles.
  • Suites à donner : hypothèses restant à confirmer, réparations, responsables et échéances.

La collecte doit notamment préserver les enregistrements susceptibles d’être écrasés par les systèmes de supervision. Les échanges entre équipes et les observations des intervenants sont également précieux, à condition de distinguer clairement les faits constatés des souvenirs et interprétations.

La règle pratique consiste à consolider les éléments disponibles dans la journée suivant la stabilisation, sans présenter ce délai comme une obligation réglementaire universelle. Pour un incident complexe, certains enregistrements doivent être sauvegardés plus tôt.

Cette démarche est cohérente avec la méthode d’analyse des accidents du travail de l’INRS, qui recommande une collecte précoce des circonstances, avant la recherche structurée des causes. Son application à une panne thermique sans accident constitue une adaptation méthodologique.

« Le groupe d’analyse collecte les informations relatives aux circonstances de l’accident, le plus tôt possible après sa survenue »

Institut national de recherche et de sécurité (INRS), méthode d’analyse des accidents du travail.

Un retour d’expérience utile débouche sur des décisions vérifiables : modification d’une procédure, contrôle complémentaire, amélioration de l’instrumentation ou intervention préventive. Il doit également permettre d’actualiser la criticité d’un équipement lorsque l’incident a révélé des conséquences plus importantes que prévu.

Le retour d’expérience ne remplace pas la recherche technique de la défaillance. Il en préserve les éléments décisifs et permet aux équipes de vérifier les hypothèses sans reconstruire approximativement la chronologie.

Comment isoler la cause d’une panne thermique avec 5 tests en moins d’1 heure ?

Pour isoler une panne thermique sans aggraver les dommages, le diagnostic doit progresser des observations non intrusives vers les vérifications nécessitant une intervention. Cinq familles de tests permettent de structurer cette recherche : lecture des mesures, contrôle de cohérence, observation à charge réduite, vérification par section et inspection physique. Le délai d’une heure reste conditionnel à l’accessibilité et à la sécurité.

Le principe est simple : chaque test doit répondre à une hypothèse précise et réduire le périmètre de recherche. Une manipulation qui ne permet pas de confirmer ou d’écarter une hypothèse ajoute du risque sans améliorer le diagnostic.

Les cinq tests, du moins invasif au plus contraignant

  1. Lire les grandeurs disponibles. Consulter les températures, pressions, débits, alarmes et historiques sans modifier le fonctionnement. Le livrable est un état des paramètres au moment du défaut, avec les premiers écarts identifiés.
  2. Vérifier la cohérence physique. Comparer les grandeurs liées entre elles, notamment les valeurs en amont et en aval d’un équipement. Une différence inhabituelle peut orienter la recherche, mais doit être interprétée selon le régime de fonctionnement et la conception du circuit.
  3. Observer le comportement à charge réduite. Uniquement si ce régime est autorisé et déjà sécurisé, comparer les tendances avec celles du fonctionnement antérieur. L’objectif est de déterminer si le défaut varie avec la sollicitation, sans provoquer volontairement une situation dangereuse.
  4. Examiner les sections suspectes. Comparer les mesures aux frontières des différentes portions du circuit. Une isolation physique ne doit être réalisée que lorsque la procédure, la configuration hydraulique et les conditions de sécurité le permettent, avec les consignations nécessaires.
  5. Rechercher les manifestations physiques. Examiner les fuites, vibrations, bruits et anomalies visibles depuis des emplacements sûrs. Tout contrôle nécessitant une proximité avec des surfaces chaudes, des pièces mobiles ou des fluides sous pression doit être réalisé avec les moyens et autorisations adaptés.

Cette progression évite de commencer par un démontage alors que les informations de supervision peuvent déjà révéler la zone à examiner.

Isoler par élimination sans confondre cause et conséquence

Supposons, dans un scénario pédagogique hypothétique, qu’un échangeur présente une température de sortie insuffisante et une anomalie de débit. Ces deux symptômes ne prouvent pas que l’échangeur est défectueux. Le problème peut également provenir d’un équipement en amont.

Le diagnostic consiste à comparer les évolutions temporelles et les conditions de fonctionnement. Si une variation de pression précède la chute de débit, puis la baisse de température, cette chronologie aide à orienter les vérifications. Elle ne suffit toutefois pas à établir seule la causalité : les délais de réponse des capteurs et les interactions entre les composants doivent être pris en compte.

Un journal de tests doit préciser pour chaque hypothèse les mesures utilisées, les conditions d’observation, les résultats et la conclusion provisoire : confirmée, écartée ou indéterminée.

Sur une installation peu instrumentée, la version allégée privilégie la collecte des alarmes, les instruments locaux accessibles sans exposition et les historiques d’exploitation. Les vérifications complémentaires sont alors planifiées dans des conditions sécurisées plutôt que précipitées pour respecter une durée annoncée.

Moins d’une heure n’est pas un objectif de sécurité. Un circuit complexe, mal instrumenté ou difficile d’accès peut demander davantage de temps. Le diagnostic doit être suspendu lorsque les conditions nécessaires à une vérification sûre ne sont pas réunies.

Une fois la cause suffisamment établie, les interventions correctives peuvent être hiérarchisées. Les enseignements du diagnostic et du retour d’expérience doivent alors alimenter directement la planification des prochaines opérations de maintenance.

Comment construire un plan d’interventions trimestriel en partant de la criticité et des fenêtres d’arrêt ?

Un plan trimestriel de maintenance thermique se construit en croisant la criticité des équipements, les interventions nécessaires et les fenêtres d’arrêt disponibles. Les équipements présentant les conséquences les plus graves en cas de défaillance doivent être traités en priorité, selon leur niveau de risque. Le planning doit également conserver une capacité de réaction face aux incidents imprévus.

Le retour d’expérience permet de passer d’une criticité estimée à une criticité mieux documentée. Un organe considéré comme secondaire peut devenir prioritaire lorsqu’un incident révèle son influence sur plusieurs lignes de production ou sur une fonction de sécurité.

Évaluer la criticité à partir des risques réels

Une cotation interne peut croiser la probabilité de défaillance avec la gravité des conséquences. La gravité doit intégrer séparément la sécurité des personnes, les dommages matériels et les impacts sur la production. Les conséquences graves pour la sécurité ne doivent pas être masquées par une moyenne avec des critères économiques.

La méthode de classement doit être définie par l’entreprise et rester compatible avec ses obligations de sécurité. Aucune formule universelle propre aux circuits thermiques n’est établie par les sources mobilisées ici.

Les données utiles comprennent les incidents passés, la récurrence des défauts, l’état des composants, les recommandations des fabricants et les constats effectués lors des inspections.

Croiser la criticité et les opportunités d’intervention

Une fois les équipements classés, il faut rapprocher les interventions nécessaires des fenêtres d’arrêt connues. Le regroupement est pertinent lorsque les opérations sont techniquement compatibles et que leur simultanéité ne crée pas de nouveaux risques.

Matrice indicative de préparation du trimestre
Situation Fenêtre disponible Orientation de planification
Risque inacceptable ou protection essentielle défaillante Immédiate ou non Mise en sécurité sans attendre une fenêtre de confort.
Criticité élevée, équipement exploitable sous conditions validées Proche et compatible Programmer l’intervention prioritaire avec préparation complète.
Criticité intermédiaire, défaut surveillé Disponible à moyen terme Regrouper avec les travaux compatibles et maintenir la surveillance.
Criticité faible, intervention non urgente À définir Planifier selon les ressources, les obligations et les échéances techniques.

Le trimestre doit ensuite être organisé par zones, ressources, dépendances techniques et conditions de mise à l’arrêt. Les opérations préparatoires, les consignations, les essais et les contrôles de remise en service font partie intégrante de chaque intervention.

Il est également nécessaire de préserver une marge de capacité pour les aléas. Cette réserve ne peut pas être fixée arbitrairement : elle dépend de l’historique des interventions imprévues, des ressources disponibles et de l’exposition réelle des installations.

Le dossier de l’INRS sur l’organisation de la maintenance souligne l’importance de la coordination entre maintenance et production, de la planification des arrêts préventifs, de la prise en compte des imprévus et du suivi des interventions.

Pour piloter le trimestre, trois indicateurs méritent une attention particulière : le taux de réalisation des interventions programmées, les reports accompagnés de leurs motifs et la récurrence des défaillances après intervention.

Ces mesures doivent servir à ajuster les décisions, et non à pousser les équipes à réaliser des travaux dans des conditions insuffisamment préparées. Un report pour raison de sécurité ne constitue pas un échec de maintenance.

Le plan trimestriel donne une vision des besoins et des moyens. Sa valeur dépend ensuite de la capacité à transformer cette vision en arrêts coordonnés, préparés et compatibles avec les contraintes de production.

À retenir avant de programmer les interventions

  • Une intervention indispensable à la sécurité ne se reporte pas pour préserver une fenêtre de production.
  • Le regroupement des travaux n’est pertinent que si les consignations, les ressources et les essais restent maîtrisables.
  • Chaque arrêt doit intégrer la préparation, l’exécution et la remise en service, pas seulement le temps de réparation.

Comment programmer des interventions sans perdre de production et sans empiler des arrêts ?

Pour limiter les pertes de production liées à la maintenance thermique, il faut regrouper les interventions techniquement compatibles, exploiter les périodes de faible activité et identifier les opérations réalisables sans arrêt complet. Cette optimisation reste subordonnée à la sécurité. Une intervention critique ne doit pas être différée si le fonctionnement de l’installation ne peut plus être maintenu dans des conditions acceptables.

L’empilement des arrêts survient lorsque chaque service prépare ses interventions indépendamment. Une opération de maintenance impose une mise à l’arrêt, suivie d’essais et d’une reprise de production, puis un second chantier mobilise de nouveau les mêmes installations quelques jours plus tard.

Le coût organisationnel ne se limite pas à la durée technique des travaux. Il comprend les préparations, les sécurisations, les changements de régime, les vérifications et les contraintes de coordination entre équipes.

Construire des fenêtres d’intervention communes

Maintenance et production doivent disposer d’une visibilité partagée sur les besoins d’intervention, les périodes de moindre activité et les contraintes de disponibilité. Chaque opération est caractérisée par ses prérequis, ses ressources, son périmètre d’isolement et ses conditions de remise en service.

Les travaux compatibles peuvent ensuite être regroupés au sein d’un même arrêt. Cette consolidation ne doit pas conduire à faire intervenir simultanément plusieurs équipes sur des zones présentant des risques d’interférence non maîtrisés.

Il faut également distinguer trois catégories : les opérations nécessitant un arrêt complet, celles compatibles avec une mise à l’arrêt partielle et celles pouvant être réalisées pendant le fonctionnement normal dans les conditions expressément autorisées.

Le mode dégradé ne constitue pas une autorisation générale d’intervenir sur un équipement en fonctionnement. Les énergies présentes, les risques associés et les instructions du fabricant déterminent les opérations réellement possibles.

Décider objectivement de maintenir ou reporter une intervention

Un report peut préserver de la capacité de production à court terme. Mais il peut aussi prolonger l’exposition à un défaut dont les conséquences deviennent plus graves si la dégradation se poursuit.

Avant de déplacer une intervention, le responsable maintenance doit vérifier la gravité potentielle de la défaillance, son évolution observée, l’efficacité des moyens de surveillance et la disponibilité réelle d’une prochaine fenêtre compatible.

Une intervention peut être reportée lorsque le risque résiduel est évalué comme acceptable, que les conditions de maintien sont documentées et que la décision reste révisable. En revanche, une protection défaillante ou une perte de maîtrise des paramètres critiques appelle une action de mise en sécurité adaptée, indépendamment du planning.

La programmation doit enfin préciser les conditions de réception technique après travaux : contrôles de l’équipement, rétablissement de la configuration prévue, vérification des protections, essais et autorisation de reprise.

Les enseignements des incidents doivent circuler entre maintenance et production. Ils permettent de réévaluer les équipements fragiles, de préparer les pièces nécessaires et de choisir des fenêtres plus adaptées aux risques effectivement observés.

Les recommandations de l’INRS relatives à l’organisation de la maintenance vont dans ce sens : elles soulignent la coordination des interventions, la préparation des arrêts, la traçabilité des modifications et la vérification du fonctionnement après intervention.

Pour engager la prochaine action, reprenez le dernier incident documenté, vérifiez les mesures correctives encore ouvertes et confrontez leur criticité aux fenêtres de maintenance disponibles. Vous disposerez alors d’une base concrète pour programmer les travaux sans multiplier les arrêts inutiles ni accepter une dégradation dangereuse.

Questions pratiques sur la gestion d’un incident thermique
Quels paramètres faut-il impérativement conserver dans le journal d’incident ?

Le journal doit conserver les températures, pressions, débits disponibles, alarmes et régimes de fonctionnement, avec leurs horaires et les conditions de mesure. Il doit également retracer les actions effectuées, les personnes responsables et les effets constatés. Les informations disponibles dépendent de l’instrumentation du circuit ; toute absence de mesure pertinente doit être signalée.

Peut-on maintenir un équipement thermique en fonctionnement avec une alarme active ?

La présence d’une alarme ne permet pas, à elle seule, de décider du maintien en fonctionnement. Il faut identifier sa signification, sa gravité, les protections concernées et les instructions applicables. Une alarme signalant un risque non maîtrisé ou une fonction de sécurité compromise impose la mise en sécurité prévue. Le simple acquittement d’une alarme ne constitue jamais une correction du défaut.

Quelle différence existe-t-il entre une consignation et une simple mise à l’arrêt ?

Une mise à l’arrêt interrompt le fonctionnement selon une procédure définie, mais ne garantit pas nécessairement l’absence d’énergies dangereuses. La consignation vise à maîtriser ces énergies pendant une intervention, selon une procédure adaptée. Sur un circuit thermique, les risques peuvent notamment provenir de l’énergie électrique, de la pression, de la température et de l’énergie résiduelle contenue dans les équipements.

Comment transmettre un incident thermique entre deux équipes de quart ?

La relève doit disposer d’un état horodaté de l’installation, des défauts identifiés, des hypothèses encore ouvertes, des interventions réalisées et des restrictions en vigueur. Les conditions de surveillance, les limites imposant une mise en sécurité et les responsabilités doivent être explicites. Une transmission orale peut compléter le journal écrit, mais ne doit pas s’y substituer lorsque des décisions critiques sont en jeu.

Quand peut-on considérer qu’un incident thermique est définitivement clôturé ?

La clôture suppose que les conditions de sécurité et de fonctionnement ont été vérifiées, que les corrections nécessaires ont été réalisées ou que les éventuelles restrictions résiduelles sont formellement gérées. Le résultat des essais, les modifications apportées et les actions de prévention doivent être documentés. La disparition d’une alarme ou la reprise de production ne suffit pas, à elle seule, à démontrer la résolution durable du problème.
