Comment utiliser des plans d’installation incomplets sans perdre 2 jours en repérage ?

Un plan d’installation incomplet n’empêche pas nécessairement de réaliser un audit thermique fiable. En revanche, l’utiliser sans vérifier ses écarts avec le terrain expose à un risque discret : mesurer un équipement ou un tronçon qui ne correspond plus au circuit représenté. Les valeurs enregistrées peuvent sembler cohérentes alors que leur rattachement au bilan énergétique est incorrect.

Sur un site industriel ayant connu plusieurs modifications, l’objectif n’est donc pas de redessiner toute l’installation avant de commencer. Il consiste à produire un plan suffisamment fiable pour localiser, identifier et recouper les points de mesure, en concentrant les vérifications sur les circuits concernés par l’audit.

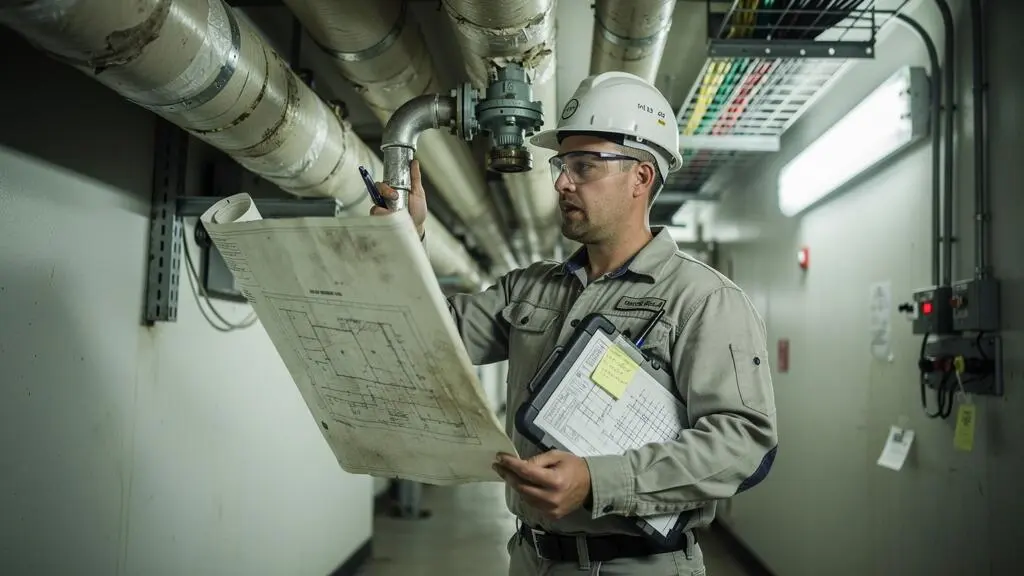

Une tournée ciblée, quelques contrôles physiques, des photographies correctement référencées et une version documentaire figée peuvent rendre un plan partiellement obsolète exploitable. Cette méthode ne garantit pas une remise à niveau en une journée dans toutes les installations. Elle permet surtout de distinguer les corrections indispensables à la mesure des travaux documentaires qui peuvent attendre.

Pourquoi un plan obsolète peut vous faire rater le vrai point de perte sur une ligne critique ?

Un plan obsolète peut masquer le véritable point de perte thermique parce qu’il ne représente plus exactement le chemin suivi par l’énergie. Une dérivation ajoutée, une vanne déplacée ou un échangeur remplacé modifient les conditions de circulation. L’auditeur risque alors de mesurer un tronçon secondaire en croyant caractériser la ligne principale.

Ce décalage apparaît rarement d’un seul coup. Une intervention ajoute un bypass provisoire, une autre remplace un équipement, puis une modification de production change l’utilisation de plusieurs branches du réseau. Chaque opération peut être techniquement justifiée sans que les documents d’ensemble soient systématiquement révisés.

À terme, le plan décrit davantage une configuration historique qu’une installation réelle. Le problème devient critique lorsque l’audit cherche à quantifier des déperditions sur une ligne vapeur, un réseau d’eau chaude ou un circuit alimentant un procédé sensible.

Un exemple de divergence documentaire a été relevé dans un constat d’inspection de l’OSHA sur des P&ID inexacts. L’inspection industrielle américaine documente notamment des erreurs portant sur des informations de tuyauterie et des identifiants de vannes ou d’instruments. Ce constat concerne la documentation de sécurité des procédés : il illustre la possibilité de telles erreurs sans quantifier leur fréquence ni leurs conséquences sur les audits thermiques.

Avant de préparer les instruments, un contrôle rapide peut porter sur cinq caractéristiques :

• Le diamètre apparent des conduites principales, à confirmer par marquage ou documentation technique.
• Le nombre de branches et de dérivations réellement présentes.
• La position physique des principales vannes.
• Le sens de circulation, lorsqu’il peut être établi de façon fiable.
• L’identité et la localisation des équipements raccordés.

Ces vérifications permettent de classer chaque portion du plan comme exploitable, partiellement exploitable ou à reprendre. Ce classement est une méthode de travail proposée pour l’audit, et non une catégorie normative officielle.

Un plan partiellement exploitable peut suffire si les frontières de mesure sont confirmées et si les incertitudes restantes sont consignées. À l’inverse, un schéma apparemment complet devient inutilisable pour le bilan lorsqu’un raccordement essentiel reste indéterminé.

Le temps consacré à ce contrôle doit être comparé au risque de devoir reprendre une campagne de mesures dont les résultats seraient impossibles à rattacher aux bons équipements. La priorité suivante consiste donc à corriger uniquement ce qui conditionne réellement l’audit.

Comment remettre un plan à niveau en 1 journée avec une tournée terrain et 20 photos ?

Pour remettre un plan à niveau en une journée, il faut limiter la tournée aux circuits concernés par l’audit et produire un dossier d’écarts utilisable immédiatement. Vingt photographies bien référencées peuvent servir de base opérationnelle, sans constituer un quota obligatoire. L’objectif est de sécuriser les points de mesure, pas de reconstruire l’ensemble de la documentation industrielle.

La préparation commence avant l’entrée en atelier. Il faut récupérer les plans disponibles, identifier les équipements prioritaires et établir les tronçons sur lesquels un débit, une température ou une différence de température devront être mesurés.

La tournée suit ensuite le trajet énergétique : production de chaleur, distribution, utilisation, retour du fluide et éventuels rejets. Cette logique évite de disperser les vérifications selon les bâtiments ou les services responsables des équipements.

Chaque photographie doit répondre à une question de repérage. Une photo de plaque signalétique confirme l’identité de l’équipement. Une vue large permet de retrouver son emplacement. Une vue rapprochée de vanne ou de dérivation documente un écart avec le plan.

Le travail en binôme facilite la confrontation immédiate des informations : une personne suit le circuit et vérifie les repères, tandis que l’autre annote la copie de référence et enregistre les photographies. Cette organisation doit naturellement respecter les règles de circulation, d’accès et de sécurité de l’établissement.

Les écarts doivent être hiérarchisés. Une dérivation inconnue modifiant le trajet du fluide ou une impossibilité d’installer le capteur est potentiellement bloquante. Un changement de dénomination sans ambiguïté physique peut généralement être traité comme une correction documentaire.

En fin de journée, le livrable pertinent n’est pas nécessairement un nouveau plan propre au format CAO. Un plan annoté, une table de correspondance et des photographies de référence constituent souvent une base plus immédiatement utile.

Cette méthode suppose toutefois un périmètre maîtrisé, des accès autorisés et la disponibilité des interlocuteurs connaissant les circuits. Une installation complexe ou présentant des raccordements impossibles à vérifier peut nécessiter des investigations supplémentaires.

Une fois cette correspondance établie, il reste à choisir les documents les plus adaptés à la préparation technique et logistique des instruments.

P&ID ou plan d’implantation : lequel choisir pour préparer une campagne de mesures thermiques ?

Le P&ID sert principalement à comprendre le circuit, ses équipements et ses instruments ; le plan d’implantation permet de retrouver les éléments sur site et d’évaluer leur accessibilité. Pour préparer une campagne thermique fiable, les deux documents sont complémentaires. Le premier aide à sélectionner une position fonctionnellement pertinente, le second à vérifier qu’elle est réellement mesurable.

Sur un P&ID, l’ingénieur identifie notamment les branches du réseau, les vannes, les échangeurs et les points situés en amont ou en aval d’un équipement. Cette représentation permet d’organiser les mesures nécessaires au bilan énergétique.

Le plan d’implantation répond à d’autres questions : le tronçon est-il accessible depuis une passerelle ? Existe-t-il suffisamment d’espace autour de la conduite ? Le cheminement des câbles et des instruments est-il réalisable ? La zone présente-t-elle des contraintes particulières de sécurité ou de production ?

Le choix du document dépend donc de l’opération à préparer.

Un emplacement correct sur le P&ID peut se révéler inaccessible ou incompatible avec les exigences du capteur. Inversement, un tronçon facilement accessible peut se situer après une dérivation non représentée sur l’implantation. La mesure réalisée ne caractériserait alors pas nécessairement le flux recherché.

Pour la débitmétrie, la présence d’une conduite droite doit être vérifiée physiquement. Les longueurs droites nécessaires, l’état de remplissage éventuel et les perturbations admissibles dépendent de la technologie et des prescriptions de l’instrument utilisé. Un P&ID ne permet pas, à lui seul, de valider ces conditions.

Lorsque le P&ID manque, une reconstruction fonctionnelle limitée peut être engagée à partir de l’implantation et d’un traçage terrain. Il faut suivre les conduites accessibles, confirmer les raccordements et distinguer les branches reconnues des portions supposées. Toute continuité non vérifiée doit rester explicitement incertaine.

Cette approche par système rejoint les ressources du Department of Energy sur les systèmes vapeur, qui présentent les interactions entre composants comme un élément important de l’analyse énergétique.

Enfin, les deux documents doivent correspondre à une même configuration de référence. Un P&ID récemment révisé associé à une implantation ancienne peut créer une incohérence aussi problématique que l’absence d’un document.

Cette vérification croisée devient réellement exploitable lorsque chaque point sélectionné possède une identification sans ambiguïté, indépendante des habitudes de dénomination des équipes.

L’erreur de repérage équipement qui rend vos mesures impossibles à recouper

L’erreur de repérage la plus pénalisante consiste à rattacher une mesure à un équipement différent de celui réellement instrumenté. Elle survient lorsqu’un repère a changé entre deux versions de plan ou lorsque l’atelier utilise une dénomination locale. Les valeurs peuvent être techniquement correctes, mais deviennent difficiles à exploiter dans un bilan thermique fiable.

Le risque augmente sur les sites ayant connu plusieurs générations d’installations. Un échangeur peut conserver sa désignation historique dans les échanges entre techniciens, porter un autre repère sur une extension et apparaître sous un troisième identifiant dans le système de maintenance.

Prenons un scénario hypothétique : deux échangeurs voisins apparaissent comme EC-01 et EC-02 sur un ancien plan. Après une modification, l’un est renommé sans que toutes les copies soient remplacées. Une température enregistrée sous EC-01 peut alors être affectée au mauvais bilan si le technicien et l’analyste ne travaillent pas avec le même référentiel.

L’anomalie peut passer inaperçue pendant l’acquisition. Elle apparaît parfois lorsque les résultats sont confrontés à d’autres mesures : températures incompatibles avec le fonctionnement attendu, incohérence entre flux entrants et sortants ou évolution difficile à expliquer après intervention.

Cette découverte tardive n’est pas systématique. Un contrôle de cohérence pendant la campagne peut détecter une erreur plus tôt. Il reste préférable de sécuriser l’identification en amont, particulièrement lorsque les mesures sont réalisées sur plusieurs journées ou par des équipes différentes.

Une solution consiste à construire un identifiant unique de point de mesure associant trois informations complémentaires :

• Le repère documentaire de l’équipement ou du tronçon, avec la version du plan.
• Sa position physique, définie par un point fixe ou une description de localisation suffisamment précise.
• Une photographie de référence permettant de confirmer visuellement l’emplacement exact.

Par exemple, un code interne comme « MES-THERM-014 » peut pointer vers une fiche contenant ces trois éléments. Il s’agit d’une convention illustrative, à adapter au système de repérage du site.

La même fiche doit préciser la grandeur mesurée, l’unité, le sens conventionnel du flux et les conditions d’exploitation nécessaires à l’interprétation. Le système d’acquisition, le carnet terrain et le tableau de bilan doivent reprendre le même identifiant.

Avant de lancer les enregistrements, il faut également vérifier qu’aucun autre emplacement ne porte le même identifiant dans le référentiel retenu. Les anciens repères peuvent être conservés comme alias historiques, mais ne doivent pas créer plusieurs identités actives pour un même point.

Cette discipline évite de transformer une différence de nomenclature en incertitude énergétique. Elle prépare aussi une question essentielle : quelle version documentaire doit faire foi pendant la campagne ?

Quand figer la version des plans avant l’audit pour éviter les modifications de dernière minute ?

La version des plans doit être figée lorsque le périmètre et les points de mesure de l’audit sont validés, idéalement avant la préparation définitive des interventions. Ce gel porte sur les circuits audités, pas nécessairement sur tout le site. Les modifications ultérieures restent possibles, mais doivent être datées et enregistrées comme des écarts.

Attendre un plan parfaitement à jour peut devenir contre-productif. Sur un site en exploitation, la documentation évolue avec les travaux, les remplacements d’équipements et les besoins de production. Une campagne thermique dépend parfois d’une fenêtre de fonctionnement qui ne pourra pas être reproduite facilement.

Le principe est donc de désigner un référentiel documentaire fixe pour interpréter les résultats. Une version même imparfaite peut servir de base si ses limites sont connues, si les points critiques ont été vérifiés et si les incertitudes sont compatibles avec les objectifs de l’audit.

Cette démarche s’inscrit dans l’esprit d’une investigation documentée et fondée sur des mesures. La norme ISO 50002-1:2025 sur les audits énergétiques présente un cadre méthodologique applicable aux procédés et aux systèmes, depuis la préparation jusqu’à la restitution. Sa fiche publique ne prescrit toutefois ni délai universel de gel documentaire ni procédure particulière de correction des plans.

En pratique, le gel peut être formalisé par une fiche précisant :

• La référence et l’indice des documents retenus.
• La liste des circuits et équipements inclus dans l’audit.
• La date de validation du référentiel.
• Le responsable ayant approuvé cette version de travail.
• Les écarts connus et les conditions de réexamen des mesures.

Le responsable de l’audit peut organiser cette validation avec les interlocuteurs maintenance, méthodes et production concernés. Les équipes de travaux neufs et les responsables des interventions programmées doivent être interrogés sur les modifications prévues pendant la période de mesure.

Après le gel, toute modification pertinente doit être signalée au moyen d’un registre daté. Celui-ci décrit la zone concernée, l’intervention réalisée, son incidence possible sur les conditions de mesure et la décision prise : maintien du point, nouvelle vérification ou adaptation du protocole.

Une modification physique importante ne doit pas être ignorée au seul motif que le plan a été figé. Si elle invalide la représentativité ou la sécurité d’une mesure, l’équipe doit réévaluer la campagne concernée.

Le gel documentaire devient ainsi un outil de traçabilité plutôt qu’un obstacle aux opérations. Il permet ensuite de définir des zones thermiques cohérentes avec des frontières réellement identifiées.

Comment définir 5 zones thermiques pertinentes sur un site avec four, vapeur et froid industriel ?

Pour définir cinq zones thermiques pertinentes, il faut découper l’installation selon ses fonctions énergétiques et non selon les bâtiments. Une organisation possible distingue la génération de chaleur, la distribution vapeur, les usages procédés, les rejets thermiques et la production de froid. Chaque frontière doit être associée à des mesures réalisables et à des conditions d’exploitation identifiées.

Ce découpage constitue un cadre de travail, pas une répartition universellement optimale. Un site où le froid industriel représente l’essentiel des consommations peut nécessiter davantage de zones frigorifiques. À l’inverse, un réseau vapeur complexe peut justifier la séparation de plusieurs niveaux de pression.

La qualité du zonage dépend directement des informations issues du repérage. Une frontière énergétique théorique n’est pas exploitable si aucun point ne permet de mesurer ou d’estimer avec une incertitude acceptable les flux qui la traversent.

Les cinq zones suivantes illustrent une organisation fonctionnelle possible.

Pour chaque zone, l’ingénieur doit d’abord identifier les flux traversant la frontière. Ensuite, il vérifie les points réellement accessibles et la cohérence des mesures disponibles. La présence d’un compteur électrique, par exemple, ne suffit pas à caractériser la puissance thermique produite par un groupe frigorifique.

La priorisation repose sur trois critères : l’enjeu énergétique pressenti, la disponibilité de mesures représentatives et la possibilité de comparer les résultats d’une campagne à l’autre. Prévoir au moins une zone dont les conditions de fonctionnement sont stables facilite le suivi des évolutions.

Il est également important d’éviter un découpage purement géographique. Un même local peut accueillir une conduite vapeur, un retour de condensats et un réseau d’eau glacée. Ces circuits ne doivent pas être fusionnés dans un bilan unique au seul motif qu’ils traversent le même bâtiment.

Leurs températures, leurs fonctions et le sens des transferts thermiques diffèrent. Un bilan de zone doit donc expliciter les frontières de chaque circuit et les échanges éventuels entre systèmes.

Lorsque les frontières ne sont pas entièrement instrumentables, le bilan doit distinguer les flux mesurés des flux estimés et documenter les hypothèses retenues. Les zones insuffisamment caractérisées ne doivent pas produire une précision apparente supérieure à celle des données disponibles.

Une fois les zones établies, la qualité du bilan dépend des conditions de mesure. Pour les flux transportés par les fluides, le choix du moment d’installation et du régime d’acquisition du débitmètre devient déterminant.

Quand installer un débitmètre pour capter un régime représentatif sans perturber la production ?

Un débitmètre doit être installé pendant une fenêtre compatible avec les contraintes de sécurité et de production, puis exploité lorsque le procédé fonctionne dans un régime représentatif de l’audit. Le moment de la pose et celui de l’acquisition sont deux décisions distinctes. Une installation techniquement correcte ne garantit pas, à elle seule, des données énergétiques exploitables.

Le calendrier de production influence directement la technologie envisageable. Une mesure intrusive nécessitant une modification de conduite peut imposer un arrêt planifié. Une technologie non intrusive peut réduire les interventions sur le réseau lorsque le fluide, la tuyauterie et les conditions d’installation sont compatibles.

Dans certains cas, des dispositifs adaptés permettent une intervention sous pression. Cette possibilité doit toutefois être évaluée et autorisée selon les caractéristiques de l’installation, les procédures applicables et les compétences des intervenants. Elle ne constitue jamais une solution standard à improviser pour respecter un planning.

Le choix pratique peut s’organiser autour de trois situations :

• Arrêt planifié : possibilité d’étudier une installation nécessitant une intervention sur la conduite.
• Arrêt court : nécessité d’une préparation et d’une procédure adaptées à la durée disponible.
• Production maintenue : examen prioritaire des technologies et emplacements compatibles avec une pose sans perturbation du procédé.

Après la pose, la représentativité des mesures devient la principale question. Un débit stable pendant quelques instants ne suffit pas toujours à décrire un cycle de fabrication. Le démarrage d’un four, une variation de charge ou un dégivrage peuvent modifier les conditions thermiques et hydrauliques.

La démarche consiste à observer le signal sur une période représentative du cycle industriel étudié, à identifier les phases transitoires et à enregistrer les conditions d’exploitation associées. Aucune durée de stabilisation universelle ne peut être imposée indépendamment du procédé.

Le guide du Department of Energy sur le suivi des performances énergétiques rappelle l’importance de données représentatives des conditions normales d’exploitation et de la prise en compte des variations de production dans les comparaisons énergétiques.

Dans une campagne thermique, cette logique conduit à conserver, en parallèle des débits, les informations utiles sur la charge, les horaires de fonctionnement, les états des équipements et les événements susceptibles d’influencer les résultats.

Enfin, il faut distinguer la mesure ponctuelle de la surveillance continue. Une campagne temporaire peut être suffisante pour caractériser un fonctionnement bien défini. En revanche, la recherche de dérives dans le temps peut justifier une instrumentation permanente, avec des exigences supplémentaires de maintenance, de disponibilité et de traçabilité métrologique.

Cette cohérence entre instrument, procédé et documentation permet d’interpréter les évolutions de débit. Elle est particulièrement importante lorsqu’une maintenance intervient entre deux séries de mesures.

Pourquoi votre débitmètre indique 15% de plus après une maintenance ?

Un débitmètre affichant 15 % de plus après une maintenance peut traduire une augmentation réelle du débit, une modification des conditions d’écoulement ou un changement de mesure. Ce pourcentage constitue ici un cas d’école, pas une dérive habituelle documentée. Le diagnostic doit comparer les conditions avant et après intervention avant d’incriminer l’instrument.

La première vérification concerne le procédé lui-même. Une ouverture de vanne, un changement de consigne, une modification du réseau ou une évolution de charge peut expliquer un débit différent. Il faut donc confirmer que les deux valeurs correspondent à des conditions de fonctionnement comparables.

Si le procédé paraît inchangé, plusieurs mécanismes métrologiques doivent être examinés.

• Profil d’écoulement modifié : une intervention en amont, une nouvelle configuration de tuyauterie ou un organe déplacé peuvent influencer la mesure selon la technologie utilisée.
• Paramétrage modifié : un diamètre renseigné incorrectement, une nouvelle échelle ou une configuration réinitialisée peuvent changer la valeur affichée.
• État métrologique différent : un défaut, un remplacement d’instrument ou une modification de ses caractéristiques peuvent nécessiter une vérification adaptée.
• Conditions de pose modifiées : le repositionnement d’un capteur externe, l’état de contact avec la conduite ou certaines caractéristiques du tronçon peuvent influencer le résultat.
• Mesures thermiques associées : une modification de sonde ou d’isolation peut affecter la température utilisée dans le calcul de puissance, sans nécessairement modifier le débit mesuré lui-même.

Cette dernière distinction est essentielle. Une variation de température associée au bilan thermique ne doit pas être présentée comme une preuve de dérive du débitmètre. Il faut identifier précisément la grandeur concernée par l’écart.

La démarche de diagnostic doit ensuite rechercher un recoupement indépendant. Selon le procédé, il peut s’agir d’un bilan matière sur une période représentative, d’un second instrument vérifié ou d’une mesure de masse permettant de comparer les flux.

Un écart entre deux instruments ne suffit pas à identifier lequel est incorrect. Les incertitudes, les emplacements, les conditions d’écoulement et les périodes de mesure doivent être examinés avant de tirer une conclusion.

Pour rendre cette comparaison possible, le dossier d’audit doit conserver la configuration de référence : identifiant du point de mesure, version du plan, caractéristiques de la conduite, paramètres de l’instrument, état du procédé et interventions réalisées depuis le dernier contrôle.

Une vérification après maintenance permet ainsi de rechercher une modification susceptible d’invalider les données futures. Son contenu doit être proportionné à l’intervention réalisée et aux exigences métrologiques de l’installation.

Si le débit mesuré reste incohérent malgré les contrôles, le point doit être signalé comme incertain dans le bilan. Une mesure suspecte ne doit pas être corrigée arbitrairement pour obtenir un résultat attendu.

Avant la prochaine campagne, choisissez une ligne thermique prioritaire, vérifiez son schéma contre le terrain et formalisez un point de contrôle indépendant. Ce premier circuit documenté pourra servir de référence pour étendre progressivement la méthode au reste de l’installation.
