Comment mesurer des flux thermiques réels sans modélisation lourde et sans arrêter la ligne ?

Une conduite calorifugée sur le papier ne l’est pas nécessairement dans les conditions réelles de production. Un échangeur encrassé, une isolation vieillissante ou un régime de fonctionnement variable peuvent modifier les transferts thermiques et rendre les estimations de conception insuffisantes pour décider d’un investissement.

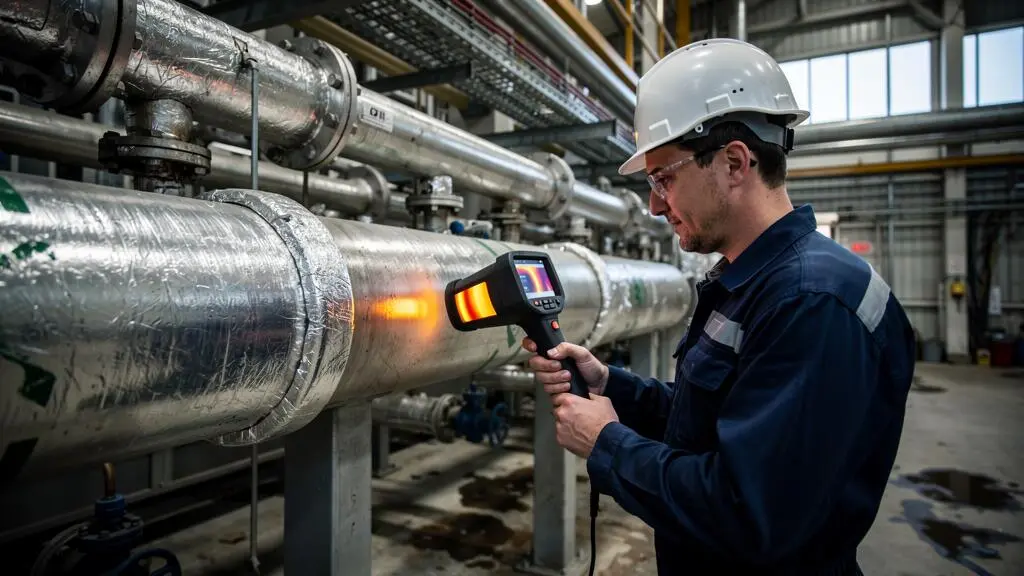

Pour mesurer des flux thermiques réels sans arrêter la ligne, la démarche consiste à délimiter un périmètre, relever des grandeurs accessibles en fonctionnement, établir un bilan thermique ou mesurer localement les échanges, puis quantifier l’incertitude. Cette approche permet d’obtenir des ordres de grandeur exploitables sans construire systématiquement une simulation thermique détaillée.

L’objectif n’est pas de transformer une image infrarouge en promesse d’économies. Il est de relier une puissance thermique mesurée ou estimée à des conditions d’exploitation documentées, puis d’évaluer ce qu’une intervention pourrait effectivement récupérer ou éviter. Une mesure sur une ligne en marche reste toutefois conditionnée à l’accessibilité, à la sécurité, à la stabilité du procédé et à la qualité des instruments.

Pourquoi vos calculs théoriques sous-estiment les pertes thermiques dès qu’il y a encrassement et vieillissement ?

Les calculs théoriques peuvent sous-estimer les pertes lorsque les propriétés de l’installation ou ses conditions d’exploitation s’écartent des hypothèses initiales. Un isolant dégradé, des défauts de calorifugeage ou des conditions d’échange modifiées changent les transferts réels. Mais l’encrassement ne provoque pas systématiquement une sous-estimation : son effet dépend de l’équipement et du flux considéré.

Sur un échangeur, les dépôts ajoutent généralement une résistance thermique entre les fluides et peuvent réduire la puissance utile transférée pour un même écart de température. Sur une conduite isolée, un calorifuge comprimé, humide ou discontinu peut au contraire augmenter les pertes vers l’ambiance. Ces phénomènes ne se traduisent donc pas nécessairement par la même évolution de puissance thermique.

Trois catégories d’écarts doivent être examinées :

• Les conditions limites : température ambiante, vitesse de l’air, température des fluides ou environnement radiatif différents des conditions de conception.
• Les propriétés physiques : conductivité réelle des matériaux, résistance des dépôts, vieillissement des isolants et défauts localisés.
• Les régimes d’exploitation : charges partielles, cycles de production, arrêts courts et variations de débit non représentés par un calcul nominal.

Les équations de conduction exposées dans le manuel de thermodynamique et de transferts thermiques du Department of Energy montrent que la puissance transférée dépend notamment de la différence de température, de la conductivité et de la géométrie. Ces relations restent valables, mais leur résultat dépend des paramètres introduits.

Pour contrôler un calcul constructeur, sélectionnez un équipement dont les flux entrants et sortants peuvent être instrumentés. Calculez d’abord la puissance thermique correspondant au fonctionnement nominal annoncé, puis comparez-la à un bilan établi avec les températures et débits mesurés. Documentez les différences de conditions avant d’attribuer l’écart au vieillissement.

Le chiffre de 30 % parfois avancé pour illustrer les écarts entre théorie et exploitation ne constitue pas une règle générale démontrée par les sources disponibles. Un écart de cette ampleur doit être établi sur l’installation étudiée, avec son incertitude et son périmètre.

Une dérive non quantifiée se répercute ensuite dans le calcul des économies, le classement des interventions et le temps de retour annoncé. Le problème n’est donc pas seulement thermique : il devient financier dès que le dossier transforme une hypothèse de perte en gain garanti.

Une fois l’écart identifié, la prochaine étape consiste à mesurer suffisamment de grandeurs pour obtenir un flux défendable, sans multiplier inutilement les capteurs.

Comment estimer un flux thermique réel avec 4 mesures accessibles et une incertitude maîtrisée ?

Quatre familles de mesures peuvent suffire à encadrer un flux thermique sur un équipement accessible : température du milieu chaud, température du milieu froid ou de l’ambiance, débit et puissance de référence. La méthode exacte dépend cependant de la frontière du bilan. Ces quatre informations ne garantissent pas, à elles seules, une mesure complète sur toutes les installations.

Sur une ligne de fluide monophasique, le bilan thermique simplifié s’écrit, si les variations de propriétés et les autres échanges restent négligeables :

P = ṁ × cp × ΔT

Avec P en watts, ṁ le débit massique en kg/s, cp la capacité thermique massique en J/(kg·K), et ΔT la différence entre les températures du fluide aux deux limites du tronçon. Le calcul requiert donc deux températures du fluide, le débit et une propriété thermophysique adaptée ; une puissance de référence sert à contrôler la cohérence du bilan.

Pour une paroi échangeant avec l’air, une estimation de la convection peut prendre la forme Pconv = h × A × (Ts − Ta), avec h le coefficient convectif, A la surface, Ts la température de surface et Ta la température de l’air. Le rayonnement doit être traité séparément lorsqu’il n’est pas négligeable. Cette approche nécessite donc des hypothèses supplémentaires sur le coefficient d’échange, la géométrie et l’environnement.

Le choix des instruments doit répondre à une question pratique : quelle grandeur manque pour fermer le bilan ?

La publication du NIST sur l’étalonnage et l’incertitude des caméras thermiques rappelle l’importance de la procédure de mesure, des propriétés optiques et du traitement du signal. Une thermographie constitue une information de température, non une mesure directe et autonome des pertes énergétiques.

L’incertitude doit être calculée à partir des grandeurs réellement utilisées. Pour un bilan P = ṁ × cp × ΔT, les incertitudes relatives du débit, de cp et de ΔT contribuent au résultat. Sous hypothèse d’erreurs indépendantes et de faibles incertitudes, elles peuvent être combinées quadratiquement ; les biais communs et les corrélations demandent un traitement spécifique.

La différence de température devient particulièrement critique lorsque les températures d’entrée et de sortie sont proches. Deux capteurs individuellement acceptables peuvent produire une incertitude relative élevée sur un faible ΔT. Pour une estimation surfacique, l’incertitude sur h ou l’émissivité peut dominer celle de la température.

Enfin, une mesure ponctuelle ne caractérise pas automatiquement une surface entière. Répartissez les points sur des zones représentatives, repérez les singularités et calculez une moyenne pondérée par surface lorsque l’extrapolation est justifiée.

Cette base permet ensuite de choisir entre un bilan d’ensemble et des mesures surfaciques, selon les accès réellement disponibles sur la ligne.

Bilan énergétique global ou capteurs surfaciques : laquelle de ces deux approches choisir quand l’accès est limité ?

Le bilan énergétique global est généralement préférable lorsque les flux de matière ou d’énergie traversant le périmètre sont mesurables, même si les surfaces restent inaccessibles. Les capteurs surfaciques conviennent davantage à la localisation des pertes. Le choix dépend d’abord de l’accessibilité et du résultat recherché, puis de la précision théorique des instruments.

Un bilan global repose sur la conservation de l’énergie : les entrées, sorties, puissances apportées et variations de stockage doivent être cohérentes. Il donne une valeur intégrée sur un périmètre, mais pas nécessairement la localisation des pertes.

À l’inverse, un capteur de flux surfacique installé sur une paroi fournit une information locale, dans ses conditions de pose et de calibration. Plusieurs mesures sont nécessaires pour estimer les pertes d’une surface étendue et hétérogène.

Si un seul côté de la paroi est accessible, une sonde surfacique adaptée peut être utile, mais sa mesure n’est représentative que localement. Si les fluides sont mesurables alors que la surface est dangereuse ou inaccessible, le bilan global constitue généralement un meilleur point de départ. Pour une cartographie de points chauds, la thermographie complète le diagnostic sans remplacer la quantification des flux.

L’approche hybride est particulièrement intéressante : le bilan global fixe un ordre de grandeur, puis des mesures localisées cherchent à expliquer sa répartition. La cohérence entre les deux méthodes permet de détecter des surfaces oubliées, des erreurs de pose ou des contributions thermiques non prises en compte.

La suite d’outils industriels MEASUR du Department of Energy illustre l’utilisation de bilans énergétiques pour identifier les grands postes de consommation et comparer des scénarios de fonctionnement. Ces outils structurent les calculs, mais leur fiabilité reste conditionnée par les données d’entrée.

Dans les zones dangereuses, la thermographie à distance ou les bilans par différence limitent les interventions physiques. Une estimation par résistance thermique équivalente reste également possible lorsque les propriétés et la géométrie sont suffisamment connues. Chaque solution indirecte introduit cependant des hypothèses qu’il faut rendre visibles.

Quelle que soit l’approche retenue, une vérification des unités et de la surface de référence évite ensuite de transformer des relevés corrects en résultats incohérents.

L’erreur d’unités et de surfaces qui rend vos flux thermiques absurdes dès le premier calcul

Une puissance thermique et un flux surfacique ne sont pas interchangeables : la première s’exprime en watts, le second en watts par mètre carré. Une même puissance rapportée à la surface intérieure ou extérieure d’une conduite donne des densités différentes. La surface de référence doit donc être définie avant tout calcul ou comparaison.

Les erreurs les plus courantes concernent les grandeurs suivantes :

• kW et kWh : le kilowatt exprime une puissance, le kilowattheure une énergie intégrée sur une durée.
• W/m² et W/(m·K) : le premier correspond à une densité de flux thermique, le second à une conductivité thermique.
• m² intérieur et extérieur : leurs valeurs diffèrent pour les conduites cylindriques, notamment lorsqu’une épaisseur d’isolation importante est présente.
• Débit volumique et massique : l’utilisation de m³/h dans une formule nécessitant des kg/s impose une conversion intégrant la masse volumique.

Pour une conduite cylindrique, le calcul de conduction dépend du logarithme du rapport entre rayon extérieur et rayon intérieur. Remplacer systématiquement cette géométrie par une paroi plane peut être inadapté, particulièrement lorsque l’épaisseur devient significative par rapport au rayon.

Cette illustration ne constitue pas une mesure industrielle ni une prédiction de perte. Elle montre pourquoi une base géométrique clairement identifiée est indispensable, en particulier pour comparer plusieurs conduites ou des résultats de capteurs.

Un contrôle de cohérence peut ensuite suivre trois vérifications. Premièrement, toutes les unités doivent se simplifier jusqu’à la grandeur attendue. Deuxièmement, l’ordre de grandeur doit être confronté à une estimation indépendante adaptée à l’installation. Troisièmement, un test de sensibilité doit vérifier la réponse du modèle : par exemple, dans la relation P = ṁ × cp × ΔT, doubler ṁ à cp et ΔT constants double P.

Ce dernier test ne remplace pas une mesure : il permet seulement d’identifier une erreur de formule, de conversion ou de saisie. La documentation doit également préciser si le résultat représente un flux local, une moyenne surfacique ou une puissance globale.

Même un calcul dimensionnellement correct peut toutefois être trompeur si les mesures ont été prises pendant un changement de régime.

Quand mesurer les flux pour éviter un transitoire et ne pas conclure sur une fausse dérive ?

Il faut mesurer les flux thermiques pendant une fenêtre où les grandeurs influençant le bilan restent suffisamment stables pour l’objectif du diagnostic. Après un changement de charge, la température des parois et des équipements peut continuer d’évoluer. Aucune durée universelle d’attente ne garantit le régime permanent : la stabilité doit être vérifiée sur les enregistrements.

Une conduite peu massive, un échangeur et un four industriel n’ont pas la même inertie thermique. Le délai de stabilisation dépend des matériaux, des débits, de la régulation, de la géométrie et de l’amplitude du changement de fonctionnement.

En pratique, choisissez une fenêtre de mesure dont la durée permet d’observer les fluctuations habituelles du procédé. Examinez les températures d’entrée et de sortie, le débit, la puissance appelée et les conditions ambiantes. Le critère de dérive résiduelle doit être défini selon l’incertitude acceptable pour le diagnostic, plutôt qu’appliqué comme un seuil universel.

Pour distinguer une évolution réelle des pertes d’un simple effet d’exploitation, comparez des relevés effectués avec une instrumentation cohérente, à charge et conditions aussi similaires que possible. Documentez les différences restantes et répétez les relevés à plusieurs dates lorsque l’objectif est de détecter une dégradation progressive.

Un protocole de campagne peut être organisé en trois phases : observer la montée ou la baisse de charge, identifier une fenêtre de fonctionnement suffisamment stable, puis enregistrer plusieurs séquences comparables. Il convient de conserver l’historique des changements de consigne et des événements susceptibles d’affecter le bilan.

Le sens de l’erreur transitoire dépend des échanges avec la masse thermique de l’équipement. Pendant une montée en température, une partie de l’énergie apportée peut être stockée dans les parois : un bilan négligeant ce stockage peut attribuer à tort une puissance supplémentaire aux pertes. En refroidissement, l’énergie restituée par les parois peut produire l’effet inverse. D’autres configurations de bilan peuvent modifier ce diagnostic.

La production n’a pas nécessairement besoin d’être arrêtée. Il faut plutôt identifier avec les exploitants une période de charge représentative, installer les instruments selon les règles de sécurité applicables et enregistrer suffisamment de contexte pour interpréter les résultats.

Lorsque le régime de marche est maîtrisé, une inspection rapide peut orienter la suite du diagnostic vers les mécanismes physiques les plus probables.

Comment reconnaître en 15 minutes si la perte vient surtout de la convection plutôt que de la conduction ?

En quinze minutes, un diagnostic de terrain peut identifier les indices d’une perte dominée par un défaut d’isolation, par un échange convectif important ou par une fuite d’air. Il ne permet pas toujours de quantifier leur contribution respective. L’essentiel est de combiner températures de surface, circulation d’air et géométrie avant de choisir une intervention.

La conduction transporte la chaleur à travers la matière ; la convection l’échange entre une surface et un fluide en mouvement. Ces mécanismes sont souvent successifs et couplés : la chaleur traverse d’abord une paroi ou son isolation, puis se dissipe dans l’environnement par convection et rayonnement.

Une surface anormalement chaude au voisinage d’une jonction d’isolant suggère un pont thermique ou une discontinuité de calorifugeage. Une surface modérément chaude exposée à un soufflage peut également céder une puissance importante, selon sa surface et la vitesse de l’air. Une ouverture laissant s’échapper de l’air chaud relève, elle, d’un transport d’enthalpie qu’il serait incorrect d’évaluer uniquement avec le coefficient convectif d’une paroi.

Un tri rapide peut suivre quatre observations :

1. Relever les températures apparentes des zones suspectes et celles des surfaces voisines comparables.
2. Identifier les défauts visibles d’isolation, les jonctions, les supports et les zones non calorifugées.
3. Repérer les courants d’air, ouvertures, ventilateurs et modifications locales de circulation.
4. Comparer les ordres de grandeur compatibles avec la géométrie, sans assimiler automatiquement une surface chaude à une perte globale dominante.

Pour un premier encadrement, l’échange convectif d’une surface peut être estimé par Pconv = h × A × (Ts − Ta). La conduction à travers une paroi plane homogène peut être évaluée par Pcond = k × A × ΔT/e, à condition de disposer des températures aux limites de cette paroi et d’hypothèses adaptées sur k et e.

Ces deux puissances ne doivent pas être additionnées ou comparées mécaniquement lorsqu’elles décrivent des étapes successives du même chemin thermique. En régime permanent, sans source ni stockage intermédiaire, la puissance traversant la paroi correspond à celle évacuée vers l’extérieur par les échanges applicables. Le rayonnement peut représenter une part importante et doit être considéré dans le bilan.

La décision dépend ensuite du mécanisme effectivement limitant. Un isolant détérioré appelle une réparation du calorifugeage ; un balayage d’air excessif peut orienter vers un écran, une adaptation du soufflage ou une modification d’exploitation. Une fuite d’air chaud appelle plutôt une recherche d’étanchéité ou un bilan de débit et d’enthalpie.

Ce tri ne remplace pas la mesure détaillée, mais il évite de construire une estimation économique autour d’une action qui ne traite pas le phénomène dominant.

Comment chiffrer un gain avec une fourchette min–max sans perdre la crédibilité du dossier ?

Un gain énergétique crédible se présente comme un scénario central accompagné de bornes basse et haute justifiées par les mesures et les hypothèses d’exploitation. La borne basse correspond à des conditions prudentes mais plausibles ; la borne haute exige des conditions favorables explicites. La borne haute ne doit jamais être présentée comme une économie acquise.

Le point de départ est une puissance de perte évitable ou une réduction de consommation identifiée, et non la perte thermique totale de l’équipement. Il faut ensuite préciser la part techniquement récupérable, les heures de fonctionnement concernées, les éventuelles interactions avec la régulation et l’énergie effectivement achetée ou économisée.

La relation simplifiée E = ΔP × t permet de passer d’une puissance économisée à une énergie annuelle, lorsque ΔP est représentative et que la durée t correspond aux conditions de fonctionnement retenues. Pour les installations à charge variable, il convient de calculer séparément les principaux régimes ou d’utiliser un profil de fonctionnement documenté.

L’incertitude instrumentale n’est qu’une partie de l’incertitude du gain. Une mesure précise du flux actuel ne garantit pas que l’amélioration technique supprimera toute la perte, ni que le procédé fonctionnera toute l’année dans les mêmes conditions.

Pour rendre la présentation décisionnelle, séparez les paramètres mesurés des hypothèses projetées. Indiquez les variables déterminantes : efficacité réelle de l’action, temps de marche, profil de charge, énergie substituée et éventuels effets indirects.

Une fourchette extrêmement large peut signaler que la décision manque encore d’informations. Plutôt que d’ajouter une marge arbitraire, cherchez à réduire l’incertitude dominante : répéter une mesure, instrumenter le débit, tester une zone pilote ou séparer plusieurs actions indépendantes.

Un gain mesuré après intervention sur une zone pilote, dans des conditions comparables, dispose d’une base plus solide qu’une extrapolation non vérifiée à l’ensemble d’un atelier. Il reste nécessaire de documenter les éventuelles différences entre le pilote et les équipements auxquels le résultat serait étendu.

Une décision peut être robuste même si le gain final est inférieur au scénario central, à condition que le coût et la rentabilité de l’action restent acceptables à la borne basse.

Comment présenter des préconisations chiffrées qui résistent à un contrôle finance sans sur-promettre ?

Un dossier solide relie chaque préconisation à un flux thermique identifié, à un calcul reproductible et à une économie prévisionnelle encadrée. Il distingue les données mesurées des hypothèses techniques et financières, présente les limites de validité et prévoit la vérification après travaux. La crédibilité repose sur la traçabilité des chiffres, pas sur une précision apparente.

Le dossier peut commencer par une fiche de synthèse par action : équipement concerné, problème observé, situation de référence, intervention envisagée, puissance thermique potentiellement évitable, économie annuelle basse, centrale et haute, coût d’investissement et conditions de réalisation.

Les annexes doivent permettre de remonter jusqu’aux relevés originaux, aux informations d’étalonnage, aux surfaces utilisées, aux hypothèses thermophysiques et aux données de production. Une fourchette d’incertitude sans indication de méthode reste difficilement vérifiable.

Le contrôle financier portera généralement sur plusieurs questions : d’où viennent les données, quelles hypothèses influencent le plus la rentabilité, que devient le projet si la borne basse se réalise et comment les résultats seront-ils vérifiés après intervention ?

La démarche rejoint les recommandations de l’ADEME sur le management de l’énergie industrielle, notamment l’importance d’un plan de mesure et de suivi adapté à la taille et à la complexité du site. Ce cadre aide à structurer le suivi de la performance énergétique, sans se substituer à un protocole thermique propre à chaque équipement.

Après travaux, la comparaison avant/après doit conserver un périmètre cohérent, des moyens de mesure comparables et des conditions de marche suffisamment proches. Si le niveau de production, la température ambiante ou la charge ont évolué, leur influence doit être prise en compte avant d’attribuer une variation de consommation à l’action réalisée.

Les recommandations peuvent enfin être classées selon leur niveau de robustesse. Une réparation localisée dont la justification économique tient à la borne basse peut être soumise à décision. Une intervention lourde dépendant d’hypothèses peu documentées devrait plutôt faire l’objet de mesures complémentaires, d’un essai pilote ou d’une étude ciblée.

Le temps de retour doit utiliser un investissement complet et une économie nette cohérente avec le scénario considéré. Les éventuels coûts d’exploitation, d’entretien, d’arrêt nécessaire aux travaux ou de maintenance doivent être pris en compte lorsqu’ils affectent matériellement la comparaison.

La prochaine action consiste à sélectionner un équipement prioritaire, formaliser une fiche de mesure sur son régime représentatif, puis produire une première estimation basse, centrale et haute. Ce premier dossier limité mais vérifiable constitue une base plus fiable pour arbitrer les investissements qu’une extrapolation globale non instrumentée.
