Pourquoi une isolation neuve se dégrade en 6 mois dans un atelier humide ?

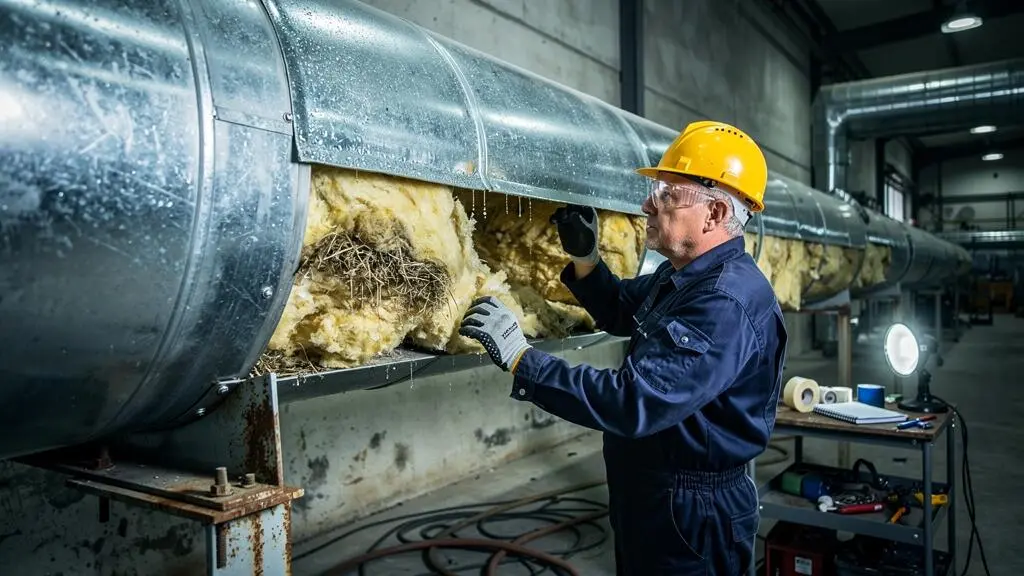

Six mois après une opération de calorifugeage, des traces d’humidité apparaissent autour des brides, certains parements se déforment et des points froids deviennent visibles sur les réseaux. Pourtant, l’épaisseur d’isolant prévue au cahier des charges a été respectée. Le problème vient souvent d’ailleurs : l’eau pénètre dans le système, la vapeur se condense au contact des surfaces froides ou les supports métalliques interrompent la continuité thermique.

Dans un atelier humide, une isolation performante à la réception peut ainsi perdre rapidement son efficacité. Six mois constituent un scénario possible, pas une durée de dégradation systématique. La vitesse d’apparition des désordres dépend notamment des températures, de l’hygrométrie, des lavages, des matériaux et de la qualité des finitions.

Pour un responsable maintenance, la priorité n’est donc pas seulement de remplacer l’isolant détérioré. Il faut comprendre comment l’eau est entrée, vérifier l’état de la conduite et concevoir une protection qui restera étanche malgré les cycles thermiques, les opérations de nettoyage et les démontages successifs.

Pourquoi l’humidité sous isolant détruit la performance plus vite que le vieillissement normal ?

L’humidité peut dégrader rapidement une isolation industrielle parce qu’elle modifie directement son fonctionnement thermique. Lorsque l’eau remplace une partie de l’air emprisonné dans les pores du matériau, les échanges de chaleur augmentent. Si cette humidité persiste, les pertes thermiques progressent et le risque de corrosion apparaît, même sur une installation récente.

Un isolant fibreux sec limite les transferts thermiques notamment grâce à l’air immobilisé dans sa structure. Quand ses fibres et ses espaces poreux se chargent en eau, sa conductivité thermique effective peut augmenter. La résistance thermique réellement obtenue devient alors inférieure à celle attendue pour un matériau sec.

Ajouter une couche d’isolant sans supprimer l’arrivée d’eau ne constitue pas une correction durable. Une épaisseur supplémentaire peut modifier le comportement thermique, mais elle ne répare ni une jonction ouverte ni une barrière contre la vapeur défectueuse.

Il faut surtout distinguer deux mécanismes :

• La condensation interstitielle : la vapeur d’eau traverse les défauts ou les zones perméables du système et se condense lorsque les conditions de température le permettent, notamment près d’une conduite froide.
• L’intrusion d’eau liquide : les projections de lavage, les ruissellements ou une entrée d’eau par capillarité atteignent directement l’isolant à travers les jonctions et les pénétrations.

La première situation demande de maîtriser la diffusion de vapeur et l’étanchéité du pare-vapeur. La seconde impose de corriger les entrées d’eau, les recouvrements, la protection contre les jets et les éventuelles zones de rétention.

Sur une installation neuve, un arrêt suivi d’une remise en service peut révéler rapidement ces défauts. Si une humidité résiduelle est emprisonnée pendant la pose, les cycles thermiques peuvent ensuite provoquer de nouvelles condensations. Cela n’implique toutefois pas qu’une isolation récente vieillisse nécessairement plus vite qu’une ancienne.

Les principes de conception de l’isolation mécanique de la National Insulation Association distinguent précisément deux objectifs sur les réseaux froids : maintenir la surface extérieure au-dessus du point de rosée et limiter l’entrée de vapeur dans le système.

Sur le terrain, le contrôle doit donc associer la vérification d’un support sec, la mesure de la température de surface et le relevé de l’humidité relative de l’atelier. Ces données permettent d’évaluer les conditions de condensation plutôt que de se fier à une impression de sécheresse.

Une fois l’origine de l’eau déterminée, le choix du calorifuge et de son parement doit être adapté aux agressions réelles de l’atelier, particulièrement lorsque le nettoyage est fréquent.

Comment choisir isolant et parement quand la zone est lavée au jet 3 fois par semaine ?

Dans une zone lavée au jet trois fois par semaine, le choix doit privilégier un système complet résistant aux projections : isolant compatible avec la température, parement protecteur, recouvrements correctement orientés et jonctions étanches. Le matériau isolant ne suffit pas à garantir la durabilité si l’eau pénètre régulièrement par les brides, les supports ou les raccords.

Les lavages répétés sollicitent les zones les plus vulnérables du calorifuge. L’eau atteint d’abord les jonctions de tôles, les extrémités de capotage et les passages de fixation. Selon l’orientation des jets et la configuration du réseau, elle peut ensuite cheminer sous le parement et atteindre progressivement des portions éloignées.

Une laine minérale hydrophobée peut être intéressante dans certaines applications, à condition que ses caractéristiques correspondent aux contraintes de service. Une laine de roche de densité appropriée offre une tenue mécanique à étudier avec le fabricant. Les isolants à cellules fermées peuvent réduire certaines voies de pénétration d’humidité, mais leur compatibilité thermique, leur comportement au feu et leurs jonctions doivent également être vérifiés.

Il n’existe donc pas de classement universel valable pour toutes les installations lavées au jet. La résistance à l’eau du matériau doit être évaluée avec celle du système assemblé.

Sur les lignes chaudes, une partie de l’humidité infiltrée peut s’évaporer pendant le fonctionnement. Cela ne signifie pas que le calorifuge est protégé : des cycles répétés d’humidification et de séchage peuvent entretenir les désordres. Sur les réseaux froids, le gradient de vapeur rend particulièrement critique la continuité du pare-vapeur.

Le sens des recouvrements doit permettre à l’eau de s’écouler vers l’extérieur plutôt que de s’introduire sous la tôle. Les joints, les fixations et les capots doivent être compatibles avec la fréquence et la méthode de nettoyage.

Une solution durable consiste aussi à intervenir sur le procédé de lavage. Réorienter une buse qui frappe directement une jonction, adapter la pression lorsque cela reste compatible avec les exigences d’hygiène ou protéger localement une bride peut réduire l’agression sans surdimensionner toute l’installation.

Les équipements régulièrement ouverts constituent ensuite un cas particulier : même une finition étanche à la réception peut devenir vulnérable si chaque intervention impose de la démonter.

Matelas démontable ou coquille rigide : lequel choisir pour des organes à inspecter chaque mois ?

Pour une vanne ou un filtre inspecté chaque mois, un matelas isolant démontable peut faciliter l’accès et limiter les détériorations liées aux interventions répétées. Une coquille rigide reste pertinente lorsque la géométrie, les contraintes thermiques et la fréquence d’ouverture le permettent. Le critère déterminant reste la capacité à rétablir une protection efficace et étanche après chaque démontage.

La fréquence d’inspection change profondément le calcul de maintenance. Une protection difficile à retirer risque d’être déformée, mal repositionnée ou laissée ouverte temporairement. Une solution facile à démonter peut, inversement, devenir une source d’humidité si sa fermeture périphérique n’est pas correctement reconstituée.

Les coquilles et demi-coquilles rigides offrent une forme stable, souvent intéressante sur les tronçons rectilignes et certains organes de géométrie simple. Elles ne se détériorent pas nécessairement au premier démontage : leur capacité de réemploi dépend de leur conception, de leur matériau et des manipulations.

Les matelas démontables épousent plus facilement certaines formes complexes. Ils peuvent être équipés de systèmes de fermeture rapides, de repères de position et de protections adaptées. Leur principal avantage opérationnel est de permettre des interventions répétées sans découper systématiquement l’isolation.

Pour les applications à température inférieure à celle de l’ambiance, l’article d’Insulation Outlook sur les protections isolantes démontables en service froid souligne la difficulté de maintenir une protection fiable contre la vapeur d’eau au niveau des jonctions. L’auteur attire notamment l’attention sur les limites de certaines couvertures flexibles.

En atelier humide, le bon choix passe donc par un ensemble cohérent : fermetures accessibles, cordons ou dispositifs d’étanchéité adaptés, protection des jonctions et identification des éléments pour éviter les erreurs de repose.

Lorsque le même organe est à la fois ouvert chaque mois et exposé aux lavages, le coût initial doit être rapproché du nombre de démontages, des besoins de remplacement et du risque d’humidification. Un système plus coûteux mais réellement réutilisable peut devenir avantageux, sans que cette économie soit automatique.

Cette logique conduit à examiner particulièrement les brides : elles concentrent les interventions, les changements de géométrie et de nombreuses discontinuités dans la protection extérieure.

L’erreur de finition qui piège l’eau et ruine l’isolation autour des brides

Autour d’une bride, une finition peut retenir l’eau lorsque les recouvrements métalliques sont orientés à contre-sens du ruissellement, que le mastic présente une interruption ou que le capotage crée une poche sans évacuation maîtrisée. L’eau infiltrée peut ensuite humidifier l’isolant et cheminer sous le parement, avec un risque de corrosion parfois éloigné du défaut initial.

Le problème est fréquent sur les changements de diamètre et les raccordements entre un capot de bride et un tronçon droit. Un parement peut sembler correctement fermé depuis l’extérieur alors qu’une jonction située sur sa partie supérieure reçoit directement les projections de lavage.

Les défauts à rechercher sont notamment les suivants :

• Un recouvrement de tôle laissant l’eau s’engager sous le parement.
• Un cordon de mastic discontinu, décollé ou incompatible avec les conditions de service.
• Une zone basse du capotage favorisant l’accumulation d’eau.
• Une transition mal protégée entre le capot démontable et l’isolation fixe.
• Une fixation ou une pénétration compromettant l’étanchéité d’un pare-vapeur.

Ces défauts n’entraînent pas systématiquement une corrosion. Ils créent toutefois des conditions favorables lorsque le métal, les contaminants, l’humidité et les températures permettent le développement d’une corrosion sous isolation, ou CUI.

L’eau peut migrer longitudinalement sous l’isolant, notamment lorsque les assemblages et les matériaux permettent sa circulation. La zone humide ou corrodée ne coïncide donc pas nécessairement avec l’endroit où une infiltration est visible. Reprendre uniquement le mastic du point d’entrée peut masquer une dégradation déjà étendue.

Avant la réception, une vérification des recouvrements, du calfeutrement et des zones basses permet de repérer plusieurs défauts de conception. Lorsque les conditions de l’installation le permettent, une observation après lavage normal peut compléter l’inspection. Un essai d’arrosage spécifique ne doit pas être improvisé : son principe doit être compatible avec le système et validé selon les exigences du chantier.

Si le défaut est limité à une jonction accessible, une reprise locale peut suffire après vérification de l’état de l’isolant et du support. Lorsque le capotage retient l’eau par sa géométrie, sa modification ou son remplacement est préférable. Si le ruissellement vient d’un équipement situé au-dessus, il faut également traiter son cheminement.

La qualité de ces finitions dépend aussi des conditions de pose. Après un arrêt de production, refermer une protection sur une conduite encore humide peut compromettre le résultat avant même la remise en service.

Quand isoler après un arrêt pour éviter de poser sur une ligne encore humide ?

Après un arrêt, l’isolation doit être posée lorsque le support est suffisamment sec, que son état thermique est compatible avec les produits utilisés et que les risques de condensation pendant la fermeture sont maîtrisés. Aucun délai universel ne garantit ces conditions : la décision doit reposer sur des vérifications réalisées sur la ligne, et non sur le temps écoulé depuis son arrêt.

Un tube métallique peut paraître sec alors que de l’humidité subsiste près d’une bride, d’un support ou dans une zone peu ventilée. À l’inverse, une ligne très froide peut se recouvrir de condensation dès qu’elle est exposée à l’air humide de l’atelier.

La pose sur une ligne encore chaude n’entraîne pas automatiquement une condensation interstitielle. Elle peut néanmoins être incompatible avec les matériaux, les adhésifs ou les conditions de travail. Le danger principal reste l’humidité emprisonnée et l’évolution des températures après fermeture.

Il convient donc de vérifier les températures de surface, les conditions ambiantes et les préconisations du système d’isolation. Sur une installation froide, le point de rosée de l’atelier constitue un indicateur essentiel pour anticiper la condensation superficielle.

Lorsque le planning ne permet pas d’attendre un séchage naturel, une déshumidification temporaire de la zone ou un séchage assisté peut être envisagé. Les températures employées doivent rester compatibles avec la conduite, ses revêtements et les autres équipements.

La pose par tronçons peut aussi permettre de contrôler les surfaces avant leur fermeture, à condition de ne pas créer de jonctions provisoires vulnérables. Quant aux primaires compatibles avec certains supports légèrement humides, ils ne doivent être utilisés que si leur documentation technique autorise explicitement cet état du support.

Le gain de planning apparent peut être annulé par une reprise ultérieure impliquant une nouvelle intervention, une dépose et parfois des contrôles du métal. L’objectif est donc de documenter la décision de pose, plutôt que de considérer une ligne visuellement sèche comme automatiquement acceptable.

Ces enregistrements fournissent ensuite un point de comparaison utile lors des inspections, notamment si une anomalie thermique ou une trace d’humidité apparaît quelques semaines après l’intervention.

Inspection visuelle, thermographie ou contrôle CUI : lequel choisir selon le risque ?

L’inspection visuelle constitue le premier niveau de surveillance d’une isolation industrielle. La thermographie aide à localiser certaines anomalies thermiques lorsque les conditions de mesure le permettent. En présence d’un risque de corrosion sous isolation, des contrôles ciblés du métal deviennent nécessaires. Aucune de ces méthodes ne remplace les autres : leur intérêt dépend du défaut recherché et de la criticité du réseau.

L’inspection extérieure identifie les signes accessibles : joints ouverts, tôles endommagées, traces de condensation, déformations, dépôts et corrosion visible. Elle reste simple à intégrer aux tournées de maintenance, mais ne révèle pas directement l’état du métal caché sous l’isolant.

La thermographie infrarouge permet d’observer des différences de température apparente. Elle peut aider à repérer une isolation humidifiée ou une discontinuité thermique, mais son interprétation dépend notamment de l’émissivité du parement, des réflexions, des conditions ambiantes et du régime de fonctionnement.

Une image thermique normale ne prouve pas l’absence de corrosion. Une conduite peut conserver un comportement thermique apparemment acceptable alors qu’une détérioration progresse sous le calorifuge. Le diagnostic de corrosion nécessite des méthodes capables d’examiner ou de caractériser l’état du métal.

L’analyse de l’AMPP sur la corrosion sous isolation décrit ces approches complémentaires. Elle rappelle que l’humidité, les contaminants, les cycles thermiques, l’état des finitions et les antécédents de corrosion influencent le niveau de risque.

Une surveillance efficace commence par une hiérarchisation des équipements. Un réseau en acier au carbone exposé aux lavages, avec des reprises de calorifuge fréquentes, mérite une attention particulière. Les installations en acier inoxydable ne sont pas pour autant exemptes de risques, notamment dans certaines conditions impliquant des chlorures.

Le plan d’inspection peut associer des rondes visuelles régulières, des campagnes thermographiques lorsque leur intérêt est démontré et des contrôles CUI ciblés. Les méthodes non destructives, telles que certaines techniques radiographiques, ou les mesures ultrasonores après accès approprié, doivent être sélectionnées selon la géométrie et le défaut recherché.

La recommandation professionnelle d’une inspection au minimum annuelle ne remplace pas un programme fondé sur les risques. Une installation très exposée ou présentant des antécédents peut nécessiter un suivi plus rapproché, déterminé par l’exploitant et les exigences applicables.

Cette logique d’inspection doit aussi s’appliquer aux supports des réseaux froids. Même lorsque le reste du calorifuge est correctement installé, une fixation métallique mal conçue peut suffire à créer une anomalie localisée.

Support à rupture thermique ou rehausse isolée : lequel choisir sur un réseau à -10 °C ?

Sur un réseau à -10 °C, le choix dépend principalement des charges mécaniques, de la continuité thermique recherchée et de l’espace disponible. Un support à rupture thermique limite les échanges de chaleur entre la conduite et sa structure porteuse. Une rehausse isolée peut faciliter certaines configurations, à condition que l’ensemble reste correctement dimensionné et que le pare-vapeur demeure continu.

Lorsqu’une conduite froide repose directement sur un élément métallique conducteur, celui-ci peut transmettre une partie du froid vers l’extérieur du calorifuge. Si sa température superficielle descend sous le point de rosée de l’atelier, de l’eau peut condenser sur le support. Selon les conditions, du givre peut également apparaître.

La difficulté est double : limiter le flux thermique tout en reprenant les efforts mécaniques. Le poids du tube, celui du fluide, les dilatations, les vibrations et les contraintes d’exploitation doivent être intégrés au dimensionnement.

Un support à rupture thermique utilise un élément isolant suffisamment résistant à la compression et adapté aux efforts pour interrompre ou réduire le chemin de conduction. Sa performance dépend aussi de l’assemblage complet, et pas seulement de la conductivité annoncée du matériau.

Une rehausse isolée peut permettre de mieux organiser le passage de l’isolation et la position des appuis. Elle doit toutefois être conçue pour ne pas recréer un pont thermique par une pièce métallique traversante. Une rehausse seule ne constitue pas nécessairement une rupture thermique.

Sur une ligne à -10 °C, la température du fluide ne suffit pas à choisir le support. Il faut aussi considérer la température et l’humidité de l’atelier, les conditions d’exploitation, le matériau de la conduite, les contraintes mécaniques et le cheminement prévu de l’isolation.

Le calcul thermique du détail de support, associé à sa validation mécanique, permet d’apprécier les températures de surface et les risques de condensation. Un simple coefficient figurant dans une fiche produit ne représente pas nécessairement le comportement de l’assemblage installé.

Un support mal dimensionné peut créer une condensation récurrente et favoriser l’humidification de l’isolant voisin. La dégradation ne se limite alors plus au point d’appui : elle peut progresser par les jonctions, selon la configuration et la présence d’eau.

Le support choisi doit ensuite être contrôlé dans son exécution. Le cas du collier métallique est particulièrement révélateur, car une petite pièce peut annuler localement les bénéfices d’une isolation bien dimensionnée.

Pourquoi un simple collier de support peut créer un point froid et de la condensation en 48 h ?

Un collier métallique en contact direct avec une conduite froide peut créer un pont thermique lorsqu’il traverse l’isolation et communique avec l’air humide de l’atelier. Si sa surface extérieure descend sous le point de rosée, de la condensation peut apparaître rapidement. Un délai de 48 heures est possible selon les conditions, mais ne constitue pas une durée systématique.

Le mécanisme est celui d’un court-circuit thermique. Le métal conducteur relie une surface froide à un élément exposé à l’ambiance. La partie extérieure de la fixation peut alors devenir sensiblement plus froide que le parement isolé environnant.

Dans un atelier où l’humidité relative est élevée, cette différence peut suffire à provoquer l’apparition de gouttelettes. Lorsque le point froid reste exposé, l’eau peut s’accumuler autour du collier et atteindre une jonction défectueuse. Sur certains réseaux, le givre complique encore les opérations de maintenance.

Le contrôle après remise en service doit rechercher les signes observables : humidité au droit de la fixation, givre, coulures, oxydation et dégradation des joints. Une mesure de température superficielle, rapprochée du point de rosée calculé à partir des conditions de l’atelier, aide à apprécier le risque de condensation.

Il faut toutefois tenir compte des incertitudes de mesure, en particulier sur les surfaces métalliques réfléchissantes. Une lecture infrarouge non corrigée peut être trompeuse. La méthode de mesure doit donc être adaptée au matériau et aux conditions d’observation.

Plusieurs conceptions peuvent réduire le problème :

• Collier extérieur au calorifuge : la fixation est organisée pour ne pas créer de traversée métallique directe de l’enveloppe froide, sous réserve d’une reprise correcte des efforts.
• Berceau de support : la charge est mieux répartie pour éviter l’écrasement local de l’isolant, avec un traitement thermique complémentaire si nécessaire.
• Patte ou support à rupture thermique : un élément intermédiaire adapté réduit le transfert de chaleur tout en conservant la résistance mécanique requise.
• Support autoportant adapté : la structure peut être conçue pour limiter les traversées de l’isolation et préserver la continuité de la protection extérieure.

Les recommandations de pose et de maintenance de la National Insulation Association attirent notamment l’attention sur les supports métalliques susceptibles de court-circuiter l’isolation des réseaux froids et sur l’importance de préserver le pare-vapeur.

Aucune de ces solutions ne doit être choisie indépendamment des efforts mécaniques, des déplacements de tuyauterie et des températures. Une fixation thermiquement satisfaisante mais mécaniquement insuffisante ne constitue pas une amélioration acceptable.

Le collier illustre finalement une cause récurrente de dégradation prématurée : la performance d’un calorifuge dépend de ses points singuliers autant que de ses parties courantes. Une isolation neuve peut respecter l’épaisseur prescrite tout en restant vulnérable si les supports, pénétrations et jonctions n’ont pas reçu le même niveau d’attention.

La prochaine action utile consiste à cartographier les brides, colliers et supports présentant des traces d’eau, à comparer leur état aux contrôles réalisés lors de la pose et à prioriser les vérifications selon le risque de corrosion. Cette démarche permet de préparer des réparations ciblées et de spécifier une isolation durable, plutôt que de répéter un remplacement à l’identique.
